分步教程：针卡优先的 padframe

前置条件

• 安装 klink：pip install klayout-klink（一条命令装好 klink 和它的 Rust 内核）。
• KLayout 正在运行，并已加载 klink 插件。
• 这个 demo 是 starter：klink init <proj> 脚手架里就有（example_template/digital/padframe_pnr_lvs.py），需要一个运行中的 KLayout 会话。完整命令是：

  python example_template/digital/padframe_pnr_lvs.py --port <会话端口>            # 有卡模式
  python example_template/digital/padframe_pnr_lvs.py --port <会话端口> --no-card  # 无卡模式
  # 仓库克隆里也可以: python -m examples_klink.public.demos.digital.padframe_pnr_lvs --port <会话端口> [--no-card]

1合成电路基底：lint + 层数顾问 + 平铺摆放

先 lint 器件 netlist——在任何几何存在之前，就把手写 netlist 的结构错误（未知实例、终端接到两个 net、实例不在任何组里……）连同修复建议一起报出来。lint 通过后，层数顾问把每个候选层栈的代价摊开：层数越少越好（每多一层都是真实的一道沉积 / 光刻 / 通孔工序），选择权在你。add4 在公开 3 层栈上就能舒服布通，所以我们用它。

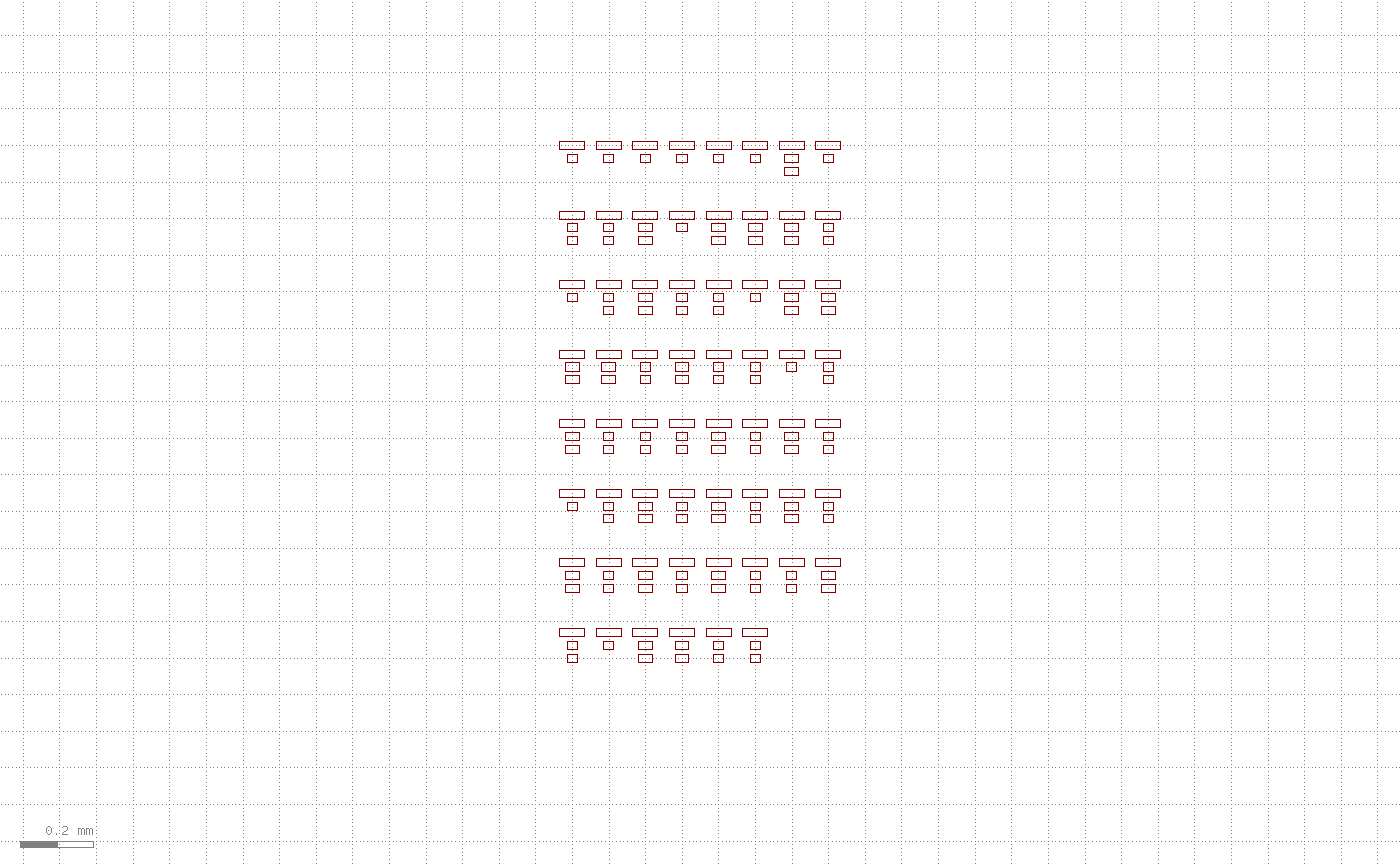

顾问只报算术，候选层栈本身是示例数据（你的 fab 实际能造什么）。这一步的截图里，器件块先按无带约束平铺（8×8 网格，行距 190 µm），用来量出 block 占位、给后面的卡定位/定尺寸：

rep = lint_netlist(nl, device_terms=terms)          # 结构 lint，错误即修复指令
assert rep["ok"]
adv = layer_demand_report(nl, terms, [("public-3L", D.PUBLIC_PROCESS),
                                      ("example-7L", PUBLIC_MULTILAYER)])
rows, cols = derive_grid(len(nl["groups"]))          # 8 x 8
flat = eng.place_grid(nl, rows, cols, profile=P, row_pitch=rp)   # 无带平铺

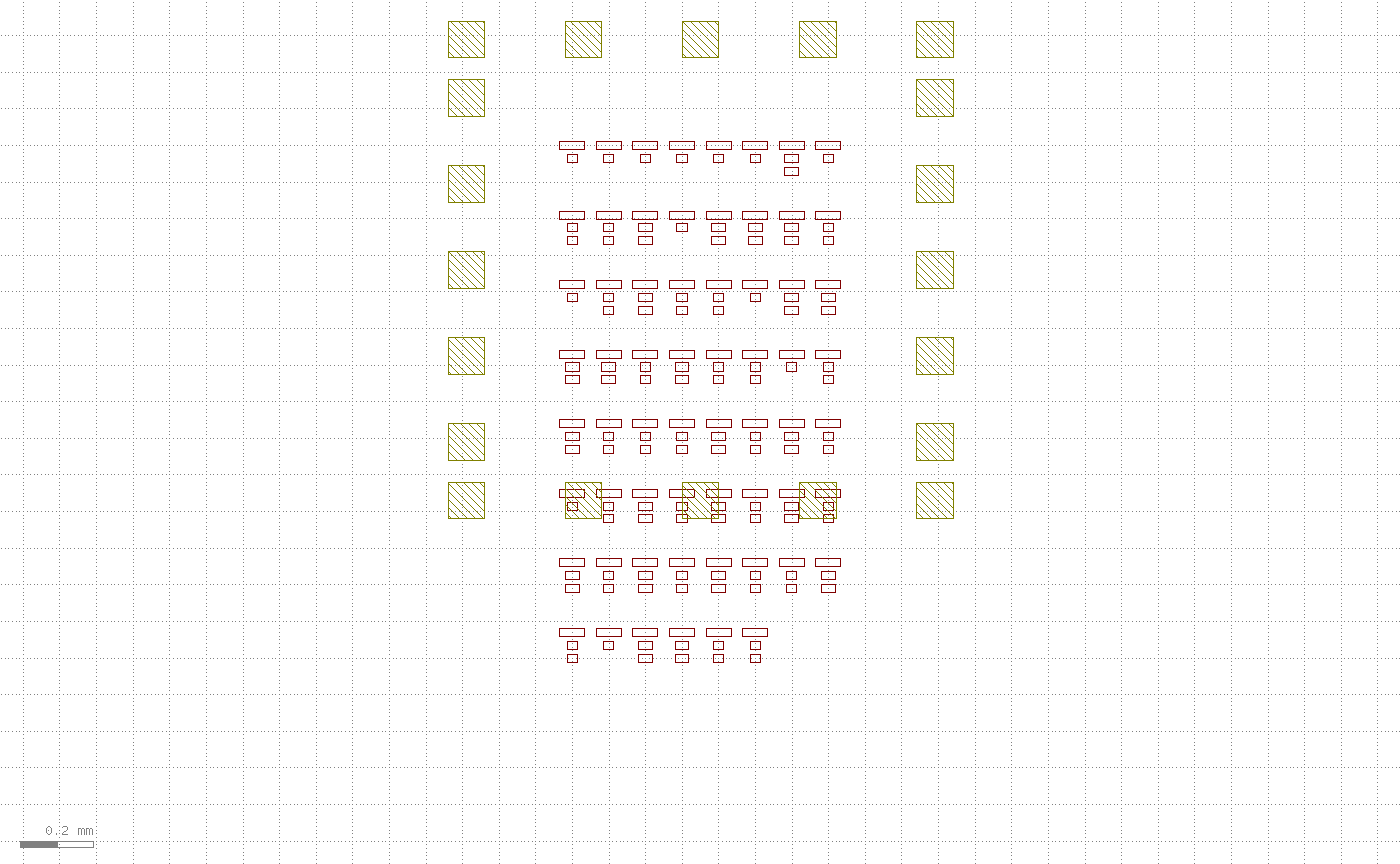

2用户的针卡：造替身 → pads_from_gds harvest 回来

这是反序的核心：卡先存在。为了让 demo 自包含，我们先写一个替身针卡 GDS（106/0 层上 20 个 pad 方块排成一圈，就当它是从抽屉里翻出来的旧卡），然后用 pads_from_gds 把它 harvest 回来。真实场景里你跳过 fabricate 这一步，直接 harvest 你自己的卡文件：

from klink.routing.grid.pad_harvest import pads_from_gds

# 真实流程从这一行直接开始：pads_from_gds(你的卡文件, 你的cell, 你的层)
pads = pads_from_gds(CARD, "PROBE_CARD_20", "106/0", min_size_um=50.0)
# -> [{"id": "PAD00", "box_um": [...]}, ...]  共 20 个 pad

卡的几何是示例数据：pad 100×100 µm，环内部够宽能容下 block，但高度只有 block 的一半——这正是后面第 ④ 步"一半卡内 / 一半卡下"的由来。harvest 出来的就是一张普通 pad 表 [{"id", "box_um"}, ...]，net 分配是之后人/agent 在它上面做的决定。

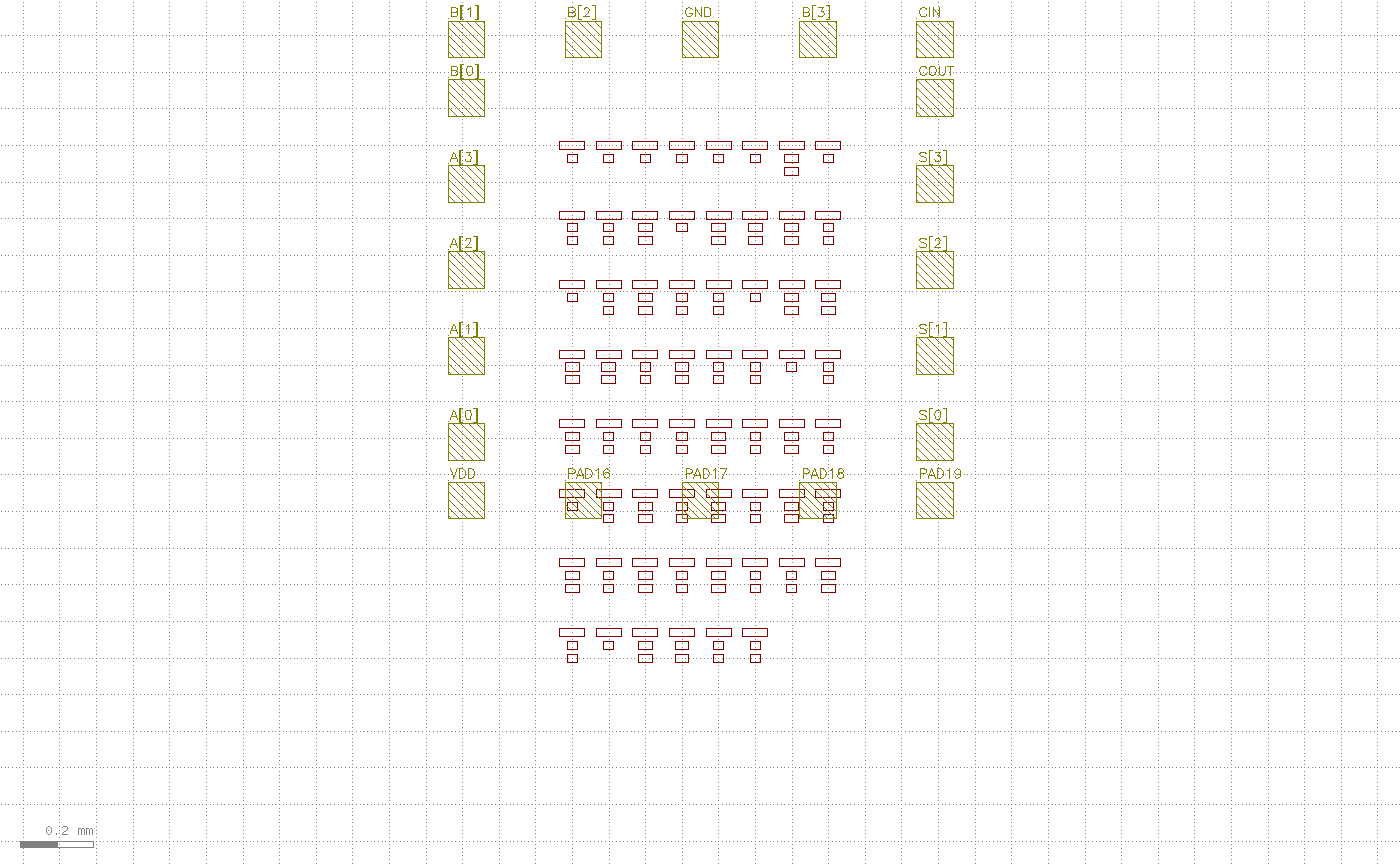

3net → pad 分配表

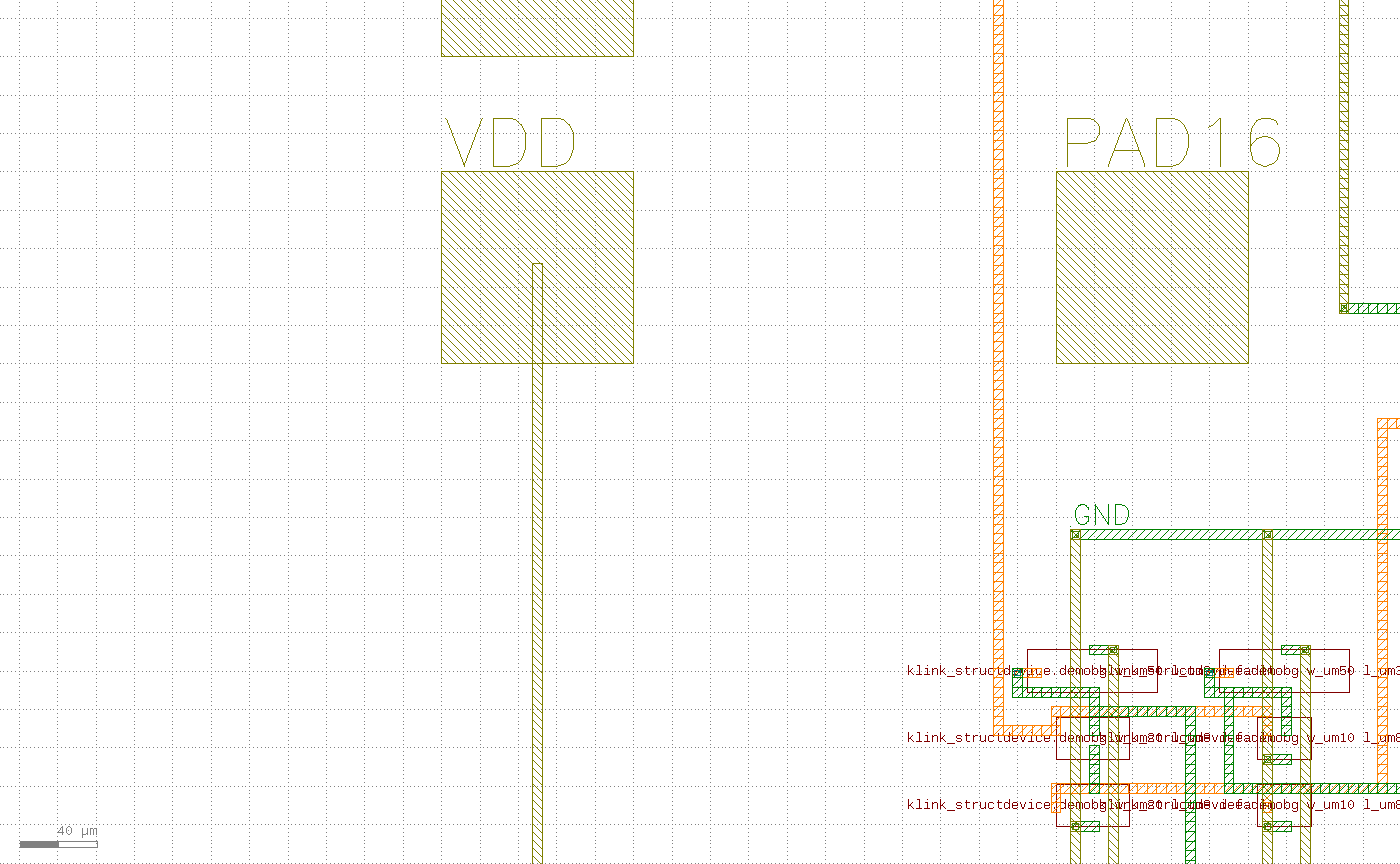

在 harvest 出来的 pad 上叠一张纯表格：哪个 net 走哪个 pad。本例约定（你可自由改）：输入走左列 + 顶行，输出走右列，GND 在顶行（它的 tie rail 在 block 上方派生），VDD 在左下角 pad（沿左边留一条干净走廊到 block 下方的 rail）。20 个 pad 里用掉 16 个（全部 14 个主端口 + VDD + GND），剩 4 个冗余 pad 保持未用——这在任何旧卡上都很正常。

def near(x, y):     # 离某个卡上点最近的 harvest pad
    return min(pads, key=lambda p: (p["box_um"][0] - x) ** 2 + (p["box_um"][1] - y) ** 2)

for cy, net in zip(side_y, ["A[0]", "A[1]", "A[2]", "A[3]", "B[0]"]):
    near(ring_x1, cy)["net"] = net          # 左列：5 个输入
for cy, net in zip(side_y, ["S[0]", "S[1]", "S[2]", "S[3]", "COUT"]):
    near(ring_x2 - PS, cy)["net"] = net     # 右列：5 个输出
for cx, net in zip(row_x, ["B[1]", "B[2]", "GND", "B[3]", "CIN"]):
    near(cx, ring_y2 - PS)["net"] = net     # 顶行：输入 + GND
near(row_x[0], ring_y1)["net"] = "VDD"      # 左下角：VDD

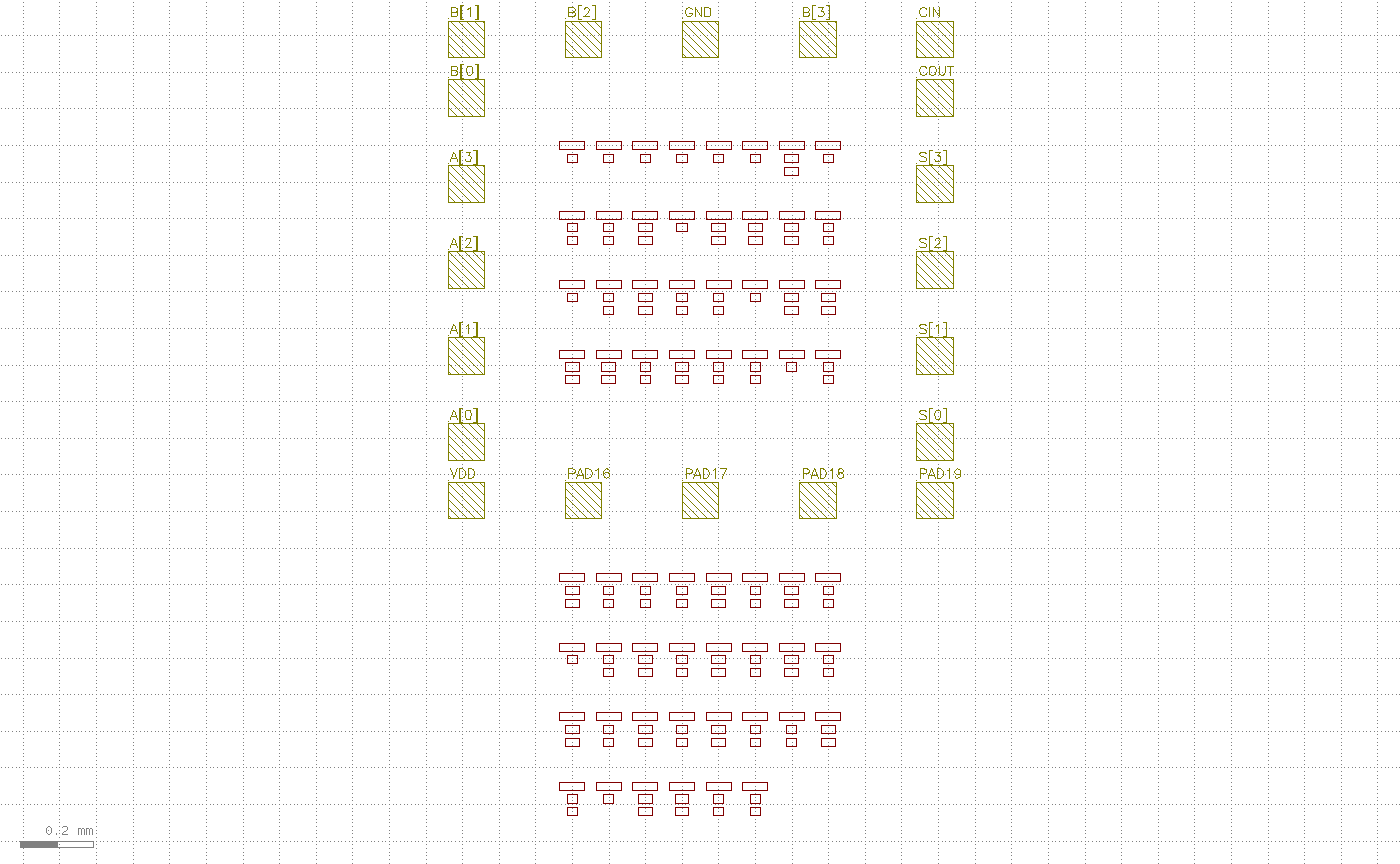

4一半卡内 / 一半卡下的摆放

卡的底部 pad 行横穿器件块。因为卡是固定的、能屈能伸的是 block——所以我们把那条水平带禁掉：place_grid(forbid_y_bands=[band]) 会把任何会撞到这条带的器件行推到带下面去。前 inner_rows 行留在环内，其余继续排在环下，布线在底部 pad 之间穿过。这样一整块器件就"一半在 pad 环内 / 一半在环外"地被劈开，不需要任何新的摆放引擎。

band = (ring_y1 - CLR, ring_y1 + PS + CLR)          # 底部 pad 行 + 间隙
placement = eng.place_grid(nl, rows, cols, profile=P, row_pitch=rp,
                           forbid_y_bands=[band])   # 撞带的行被推到带下方
# 实测：85 个器件在环内，80 个在环下

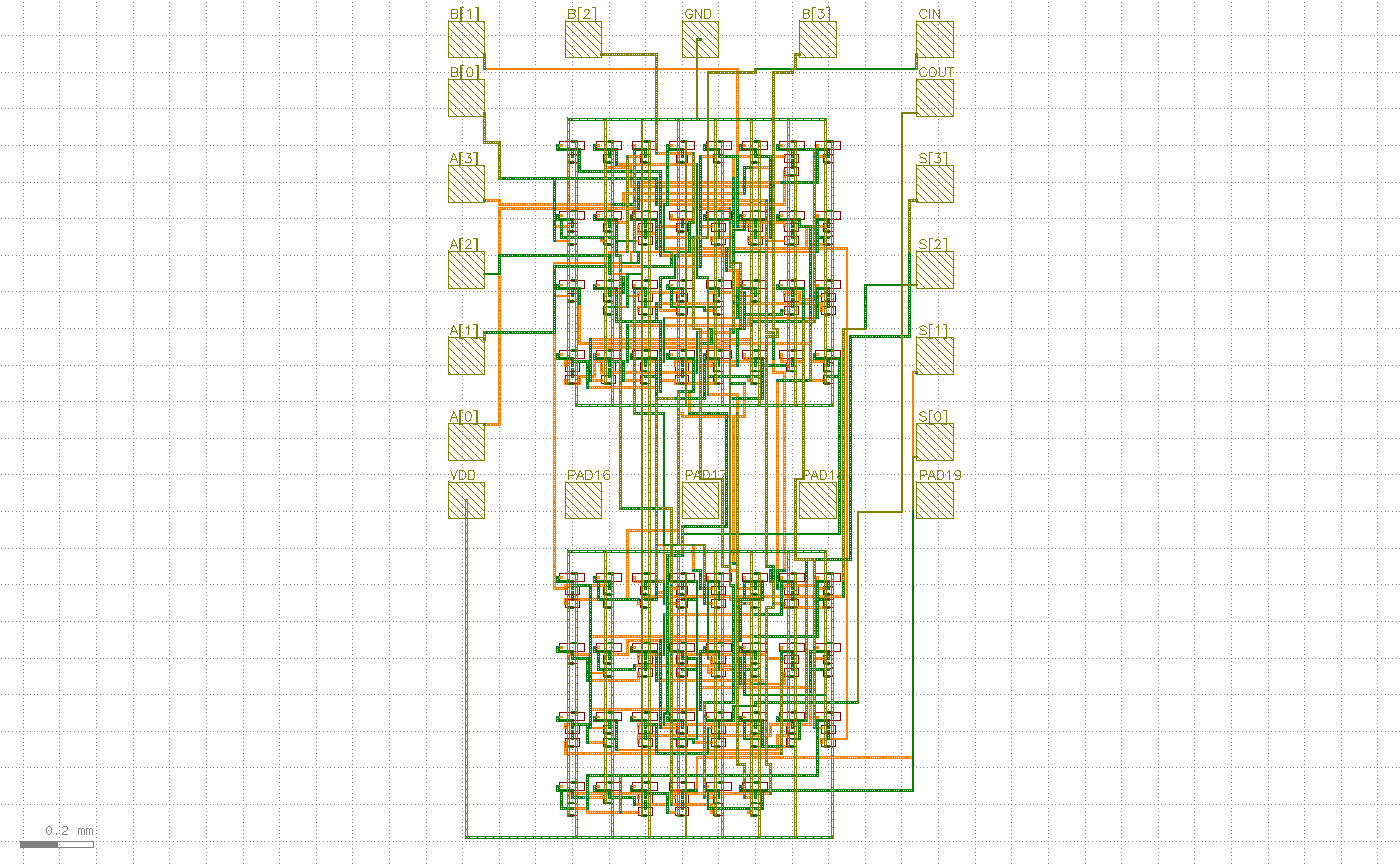

5信号 P&R + 分区电网，然后成品

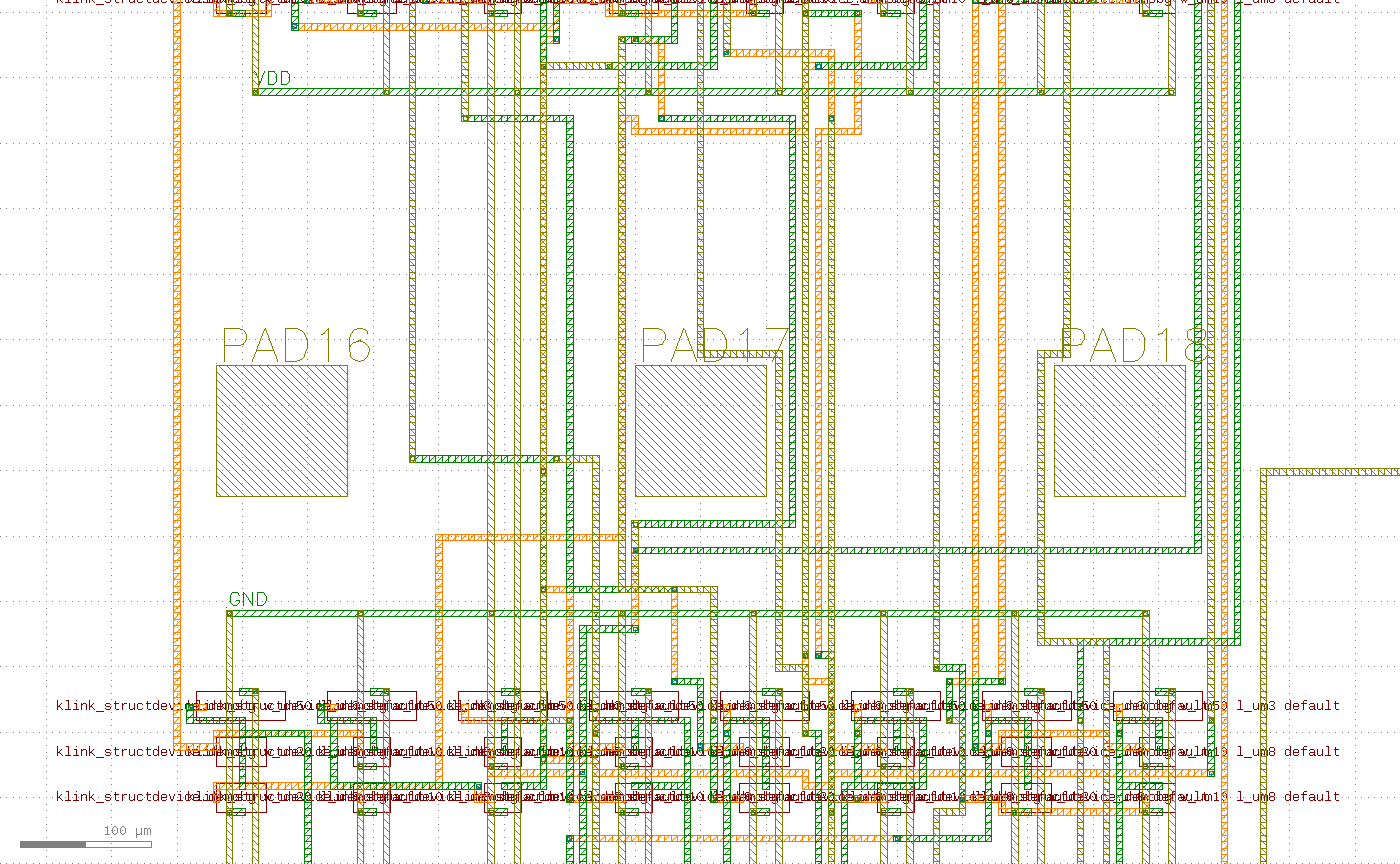

最后一次调用 route_and_draw_flexdr 同时干三件事：信号布线（faithful FlexDR，在 track grid 上避开电网）、画器件 PCell + 走线 + 通孔、以及把 io_pads 里已分配的 pad 变成该 net 自己的固定金属 + 额外布线终端（未用 pad 变成硬避障）。同一条禁带还会劈开电网：pdn_split_bands 每个区域造一张 PDN，再用一条 spine strap 穿过底部 pad 行最宽的无 pad 缝隙把两区桥接——电源像信号一样在卡的 pad 之间穿线。

with KLinkClient(port=PORT).connect() as c:
    ok, info, _ = eng.route_and_draw_flexdr(
        c, "PUB_PADFRAME_ADD4", nl, placement, profile=P, layers=layers,
        vias=P.via_rules(), cut_layer=cut_layer, geom_path=D.GEOM, devices=DEVICES,
        use_rust=True, io_pads=IO, pdn_split_bands=[band])
    # -> routed 94/94, markers 0, 4.1s

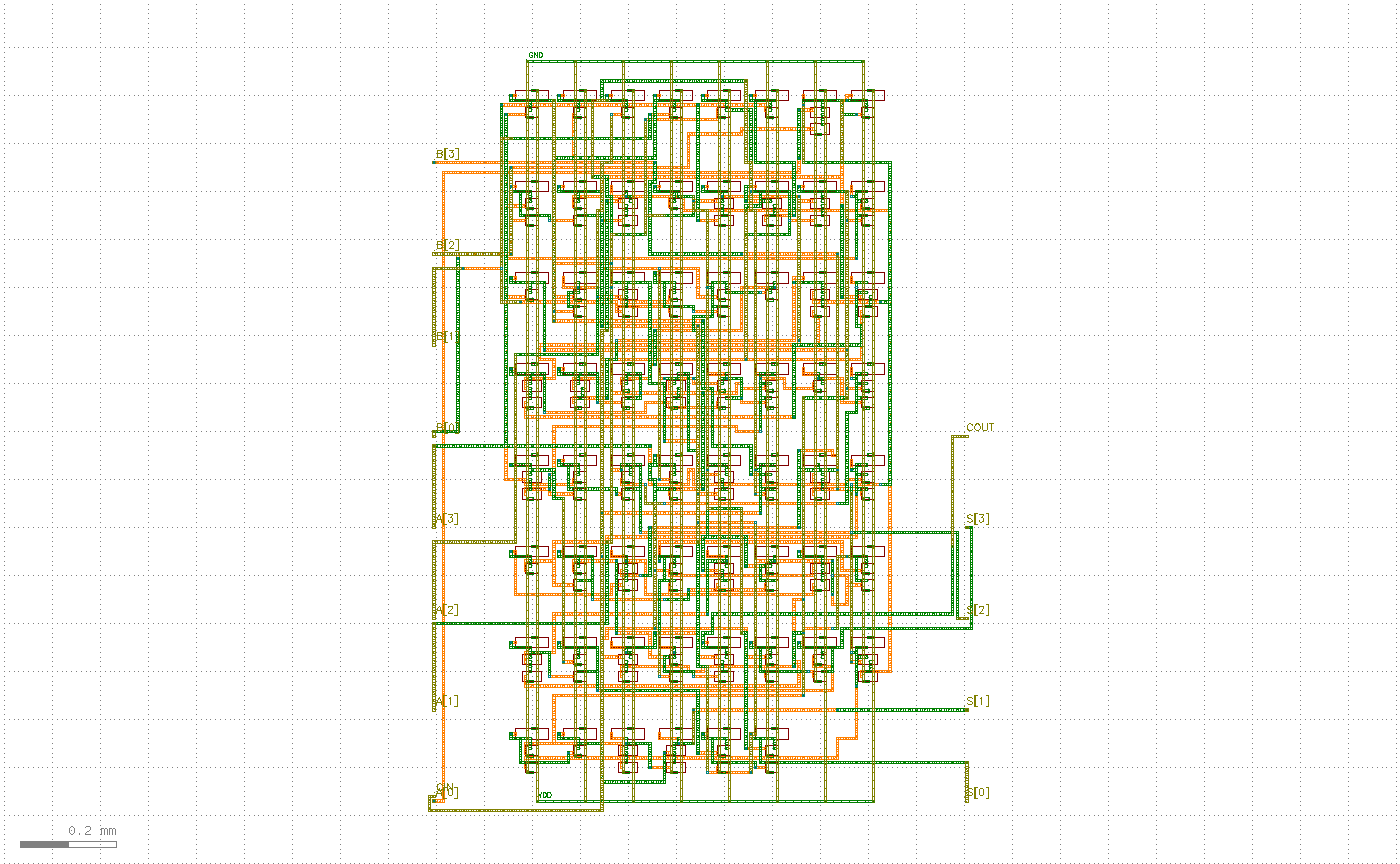

6无卡模式：每个端口引成裸线头

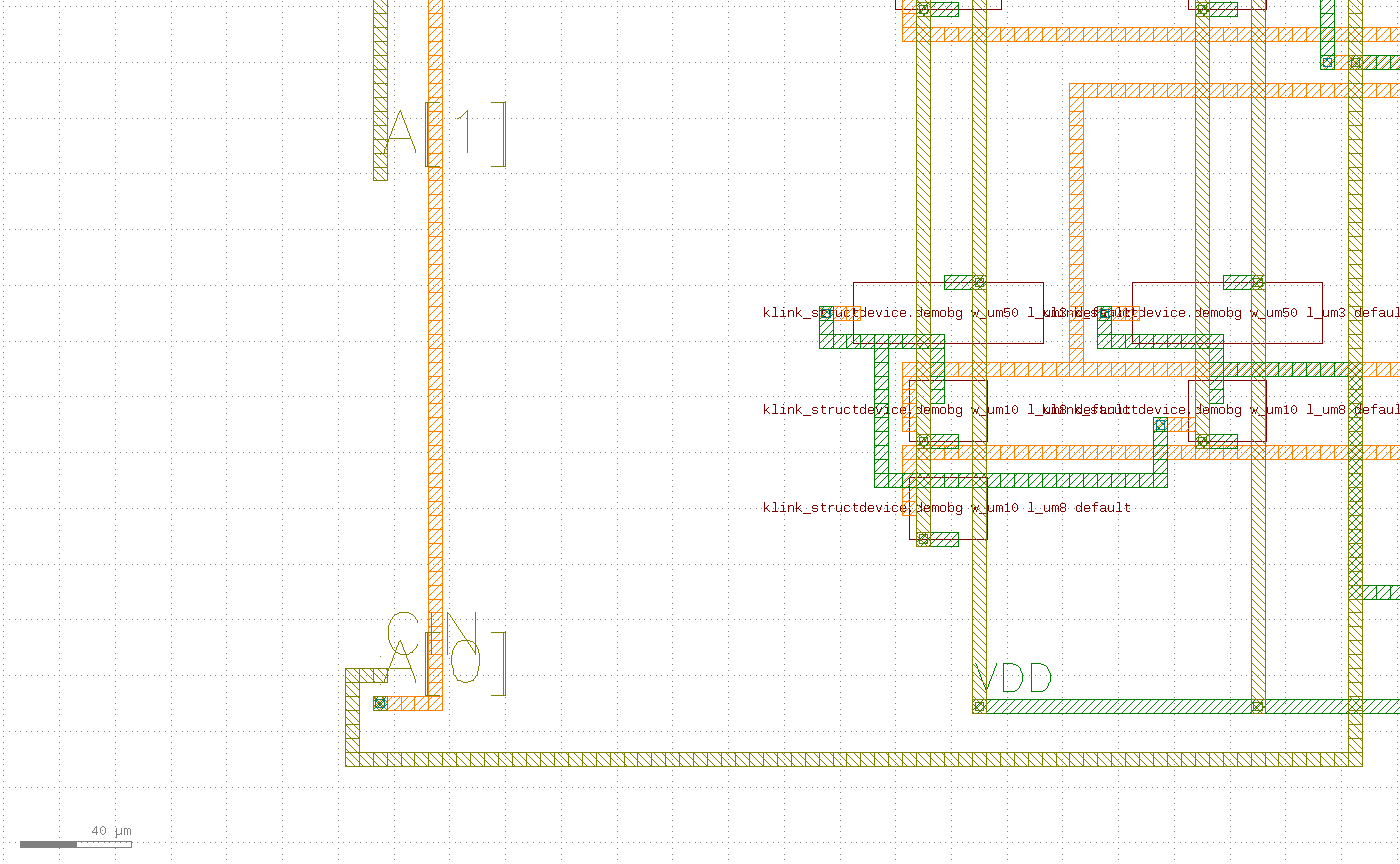

加 --no-card：完全没有 pad，也不画任何 pad。每个端口作为一条裸标注线端离开 block——spread_ports 造出线端目标（draw=False：不画盒子，走线自己的金属在那里结束，带上 net 名文字）。输入吸在西边、输出吸在东边，都吸附到器件行之间的路由通道中心（避免线端落在器件行带里逼着水平段挤进邻道）。电源根本不需要线头：PDN tie rail 已被引擎自动标注为 VDD/GND，在 rail 上任意处 bond/probe 即可。

from klink.routing.grid.pad_harvest import spread_ports

IO2 = {"pad_layer": "106/0", "text_size_um": 15.0,
       "pads": (spread_ports(BB, INPUTS,  side="W", size_um=P.wire_width_um,
                             clear_um=120.0, prefix="IN",  snap=chan)     # 输入在西
                + spread_ports(BB, OUTPUTS, side="E", size_um=P.wire_width_um,
                             clear_um=120.0, prefix="OUT", snap=chan))}   # 输出在东
ok2, info2, _ = eng.route_and_draw_flexdr(
    c, "PUB_PADFRAME_ADD4_NOCARD", nl, flat, profile=P, layers=layers, ...,
    io_pads=IO2, pdn_split_bands=None)      # -> routed 94/94, markers 0, 3.6s

验证：两种模式各自的 live LVS

和别的教程一样，截图只是给人看的，不是完成依据。这个 demo 的完成门槛是两种模式各自 live LVS match=True，外加一条正向逐 pad 证明：每个已分配 pad/线头的金属必须和它 net 的器件终端落在同一条抽取网络上；每个未用 pad 必须不碰任何 net。本次实跑（8767 会话，Rust 内核）的真实数字：

# card 模式
[PUB_PADFRAME_ADD4]        LVS ok=True match=True devices=173
[PUB_PADFRAME_ADD4]        pad proof ok=True connected=16 isolated=4
# --no-card 模式
[PUB_PADFRAME_ADD4_NOCARD] LVS ok=True match=True devices=173
[PUB_PADFRAME_ADD4_NOCARD] stub proof ok=True connected=14 isolated=0

两种模式的 match 都是 True、DRC markers 都是 0、逐 pad/线头证明全过——这才是"padframe 做完了"的依据。有卡模式 16 个 pad 全 CONNECTED、4 个冗余 pad 全隔离；无卡模式 14 个裸线头全 CONNECTED（电源不占线头，直接在 PDN rail 上）。

下一步

把 padframe_pnr_lvs.py 复制一份，改里面的pad 表（pad 尺寸、位置、net→pad 约定）就是你自己的卡；改 PUBLIC_PROCESS / PUBLIC_MULTILAYER 就是你自己的层栈——流程不变，klink 只出机制。想先搞清楚器件本身怎么从示例几何拟合成参数化 PCell、再进 P&R，看同批的分步教程：拟合器件 → P&R → LVS。更多公开 demo 的实测数字见示例页 · Probe-card padframe。
