分步教程：gdsfactory MZI 接管与拖动重布线

前置条件

KLayout 正在运行，并已加载 klink 插件（RPC 端口默认 8765）。
这篇教程需要同一个解释器里既有 klink 又有 gdsfactory——klink 是 RPC client，几何在这个 Python 进程里用 gdsfactory 构建，再推给 KLayout。两条路都行：
1. 一个 venv 两个库都装（最简单）：pip install "klayout-klink[photonics]"（= klink + 一个测试过的 gdsfactory 版本线，>=9.0,<10）；
2. gdsfactory 已经在另一个 venv 里：<that-venv>/python -m pip install klayout-klink（klink 是纯 Python），再从那个 venv 跑这篇教程的脚本。
建一个项目并进入：klink init my-chip && cd my-chip——完整脚本就是 python example_template/photonics/gf_mzi_module.py --port <session-port>。仓库 checkout 里等价的是 python -m examples_klink.public.demos.photonics.gf_mzi_module --port <session-port>。

不要把仓库 sys.path 硬塞进一个随便的解释器再去 monkey-patch klink 内部来绕过 gdsfactory 版本差异——gf.Port 的 center 单位契约在不同 gdsfactory 版本间变过，这条捷径的真实后果是 1000× 走样的几何。[photonics] 装的是一个经过 CI 测试的版本，如果你必须用别的 gdsfactory 版本，预期要跟着调整脚本，而不是改 klink。

1一次调用接管整个模块

脚本的"用户部分"（build_user_module()）是纯 gdsfactory 代码，这一步还没有任何 KLayout 参与：一个 1×2 MMI 分束器 → 两条热相移臂（下臂 mirror_y() 镜像，故意摆得别扭）→ 一个 2×2 MMI 合束器 → 两个横向偏移的输出光栅耦合器（GC），外加一对倾斜 15° 的输入 GC（Manhattan 路由器够不到）、一对任意朝向的 loopback 对准 GC，以及加热器用的四个 pad。脚本自己用 gf.routing.route_bundle 画了 6 条 Manhattan 光学路由——这些路由待会会被 klink 接管时整体丢弃、按 net 重画，脚本自己布线只是为了让这份 gdsfactory 代码本身站得住脚。

真正的接管只有一次调用：

from klink import KLinkClient
from klink.domains.photonics.gf_import import import_gf_component
from examples_klink.public.demos.photonics.gf_mzi_module import build_user_module, CELL, OPTICAL_LAYER

component = build_user_module()   # 纯 gdsfactory，还没有 KLayout 参与
with KLinkClient(port=PORT).connect() as client:
    result = import_gf_component(
        client, component, cell=CELL, route_layer=OPTICAL_LAYER, route=False)
    # result: {"ok": True, "nets": [...6 个...], "instances": 13, "device_cells": [...5 个...], ...}

这一次调用同时做了三件事——按 docs/AGENT_TOOL_DESIGN.md 的"一个用户意图 = 一次调用"设计：① 把 13 个器件实例（splitter、combiner、两条热相移臂、5 个 GC、4 个 pad——共 5 种唯一器件 cell）批量插入 KLayout；② 把脚本自己画的光学路由折叠成设备级 net（6 条），持久化进 .klink/specs/GF_MZI_MODULE.nets.json；③ 因为传了 route=False，这一步只标记全部已收割端口（57 个）方便检查接线，还不画任何布线。传给 route=True（demo 默认行为）会在同一次调用里接着布线，这里特意分两步是为了在教程里把状态摊开看。

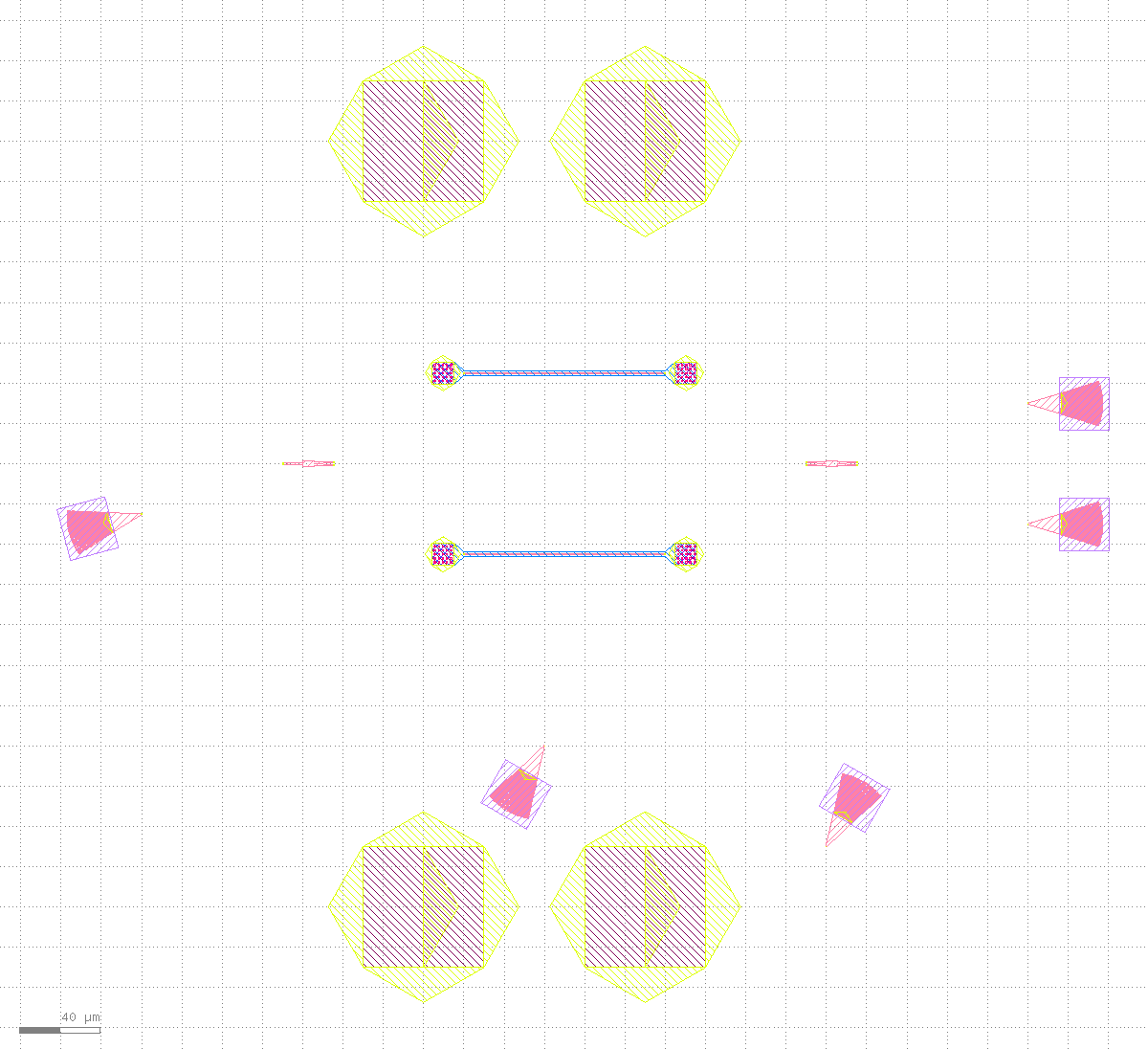

散落摆放的多个器件：两个热相移臂、若干光栅耦合器、若干 pad，器件之间没有任何走线，只有细小的端口标记 — Stage 1 · `import_gf_component(route=False)` 之后：13 个器件实例全部就位，端口全部标记，但一条布线都还没画——脚本自己的 6 条 Manhattan 路由已经被丢弃（视图里那两条像"线"的痕迹其实是 MMI 器件自身的简化几何，不是路由）。取景 `view.zoom_box(bbox_um=[-150,-290,420,230])`。

这篇教程遇到的唯一一个纯显示层面的坑：klink 批量插入的器件全部叠在一层子 cell 层级里，KLayout 默认 max_hier_levels=1——凡是落在这个"层级边界"上的实例，KLayout 会在真实几何之上叠一层"box + cell 名字"的提示标注；器件挤得近时，这些标注文字互相重叠，糊成一片读不出的字。没有对应的 typed RPC，用 exec.python 把 view.max_hier_levels 调大到 4（超过实际层级深度）+ view.update_content() 强制重绘，标注就消失了——这是纯显示修正，不改一个字节的几何：改前改后 port.list/reroute() 报告数字逐一核对完全一致。下文所有截图都已经应用这个修正。

2收割端口：从活的实例位置派生

硅光教程与 docs/GDSFACTORY_PDK_LOOP.md 反复强调的一句话在这里看得最清楚：端口是派生数据，永远从活的实例位置重新计算，不是画一次就定死的静态标注。全部 57 个端口里最能说明这件事的是倾斜输入光栅耦合器 gc_in——它在 gdsfactory 脚本里被 rotate(195) 转了个刁钻角度（"195° 朝向"和"面向外 15°"是同一件事的两种说法），Manhattan 路由器完全够不到它，这正是脚本自己留它不布线的原因：

ports = client.call(
    "port.list", {"cell": "GF_MZI_MODULE", "layer": "999/99", "sort": "name"}
).get("ports", [])
by_name = {p["name"]: p for p in ports}
gc_in_port = by_name["grating_coupler_elliptical1_o1"]
# {"center_um": [-80.0, -25.0], "orientation": 15.0, "net": ""}

端口中心 [-80.0, -25.0] 精确等于 gdsfactory 脚本里 gc_in.move((-80, -25)) 的落点，朝向 15.0° 是从器件自身 rotate(195) 正确变换出来的出光方向——全靠klink.domains.photonics.gf_import.harvest_gf_template_ports 把 gf 端口模板（child-local 坐标）按每个实例的活 transform 变换到 parent 坐标，而不是任何写死的角度表。这一步只是查询，没有写入任何几何。

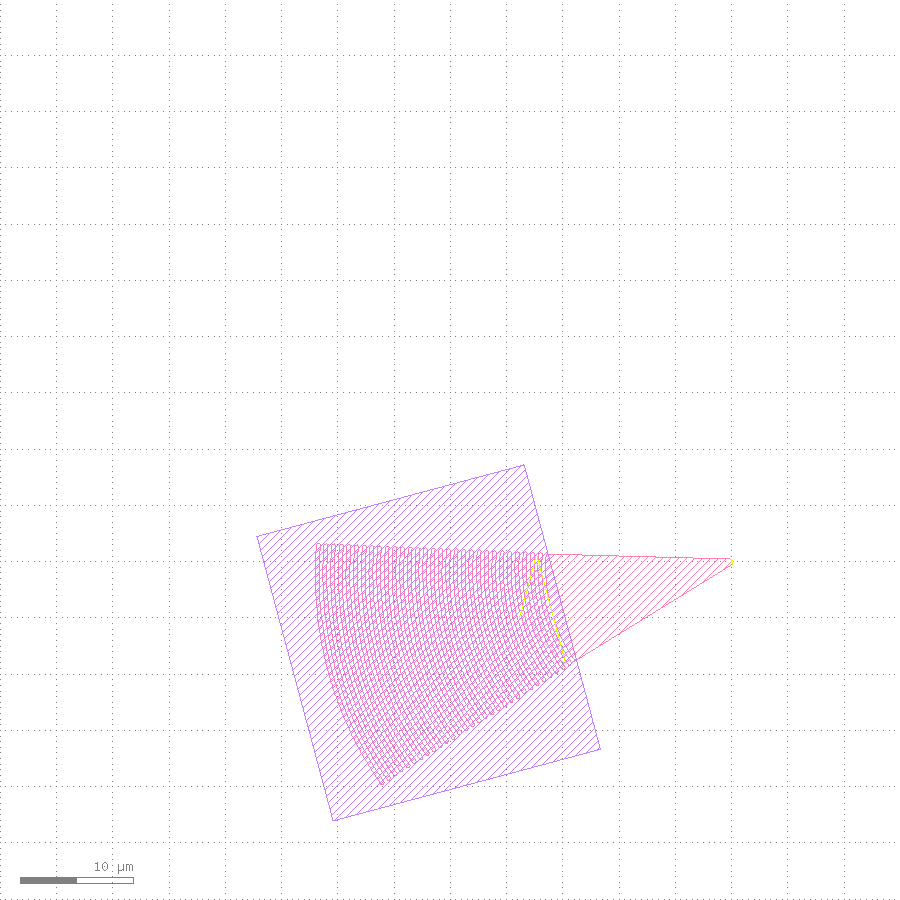

一个明显倾斜的紫色器件轮廓，右侧伸出一个粉色小三角端口标记，朝向也是倾斜的 — Stage 2 · 倾斜输入 GC（`gc_in`）的细节裁剪：紫色是器件自身按 195° 旋转后的轮廓，粉色小三角是从活实例位置**重新收割**出来的端口标记，朝向精确跟随器件旋转——这正是后面 Stage 3 里 `router="all_angle"` 能接上它的前提。取景 `view.screenshot(bbox_um=[-145,-55,-65,25], width_px=900, height_px=900)`（80×80 µm 正方形，无长宽比扩展）。

3扩展 net 表 + 一次 `reroute()` 布满全部连接

接管时折叠出的 6 条光学 net 只覆盖了脚本自己能布的 Manhattan 部分。demo 在同一张持久化 net 表上继续加三类东西，全部加完才调一次 reroute()——这也是这份 net 表设计的关键：net 的风格（router 选哪个、layer 是哪层）和 net 的存在是分开的两件事，可以先加完所有意图、最后统一路由：

from klink.domains.photonics.net_intent import NetTable, RouteStyle, reroute

table = NetTable.load("GF_MZI_MODULE")

# 1) 偏移输出光栅耦合器那两条 net 重排成 sbend（平滑 S 弯，不用两次直角弯）
for entry in table.entries:
    members = {entry["a"], entry["b"]}
    if any(m.startswith("mmi2x2") and m.endswith(("_o3", "_o4")) for m in members):
        entry["style"]["router"] = "sbend"

# 2) 加上 Manhattan 路由器够不到的：倾斜 GC 用 all_angle，loopback 对用 dubins 圆弧
table.add_pair("grating_coupler_elliptical1_o1", "mmi1x20_o1",
               RouteStyle(router="all_angle", route_layer="1/0"))
table.add_pair("grating_coupler_elliptical2_o1", "grating_coupler_elliptical3_o1",
               RouteStyle(router="dubins", radius_um=40.0, route_layer="1/0"))

# 3) 加热器 -> pad 的电学 net，走金属层 49/0
metal = RouteStyle(router="electrical", route_layer="49/0", separation_um=12.0)
table.add_pair("straight_heater_metal_undercut0_l_e2", "pad0_e2", metal)
# ...其余 3 对同理（上臂×2 + 下臂×2，与 pad 按 x 坐标顺序配对）
table.save()

report = reroute(client, cell="GF_MZI_MODULE")
# {"ok": True, "routes": 12, "abutted": 0, "crossings": 0, "device_hits": 0}

12 条 net 一次路满：6 条导入的光学 net（Manhattan，重排后 2 条是 sbend）+ 1 条 all_angle（倾斜 GC）+ 1 条 dubins（loopback 对）+ 4 条 electrical（两条热臂各 2 个电极 → 4 个 pad）。ok=true、crossings=0、device_hits=0——这组数字和仓库示例页 gf_mzi_module 卡片公开记录的实测完全一致。

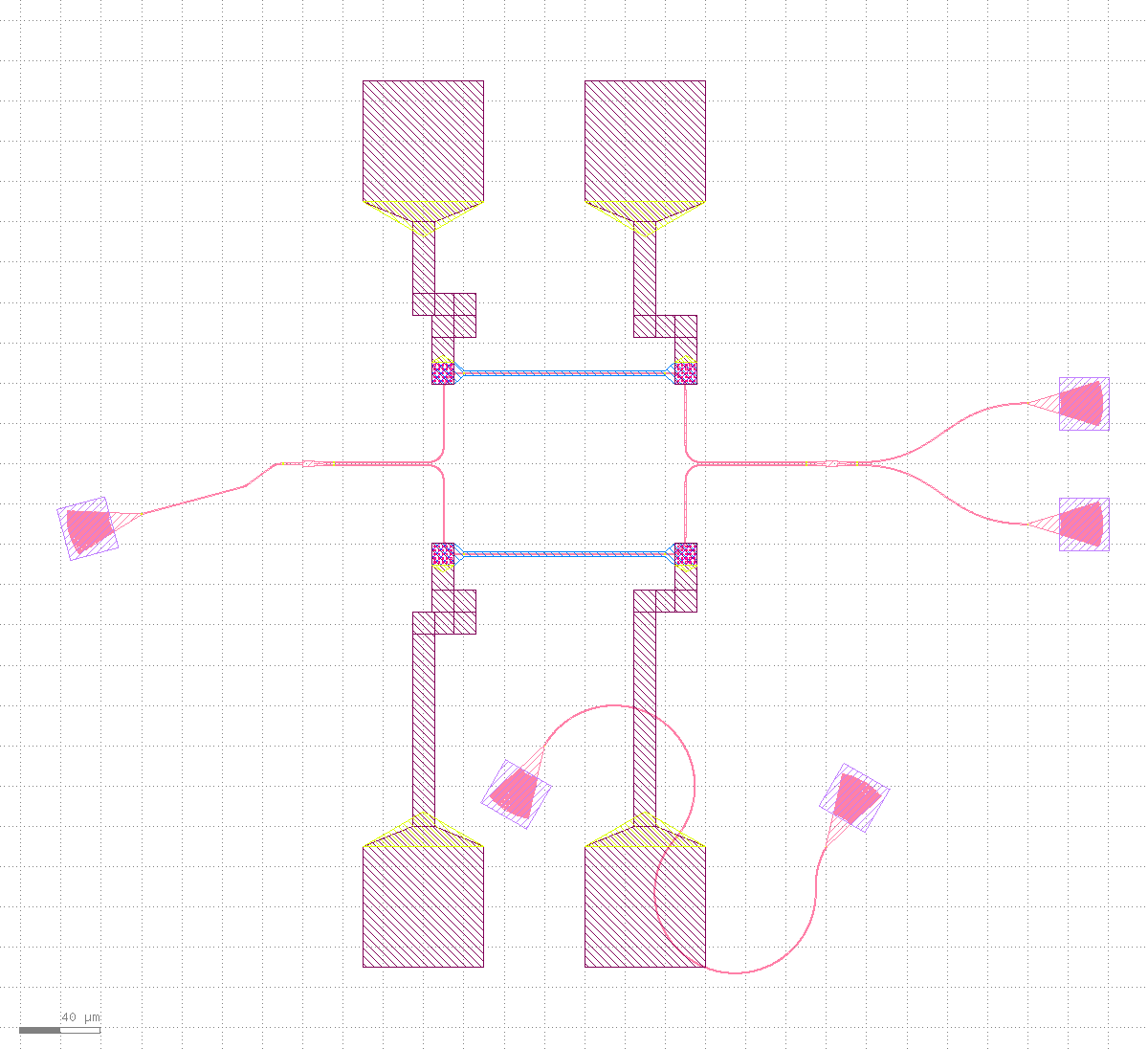

完整接线的 MZI：分束器到两条臂、两条臂到合束器、合束器到两个偏移输出 GC 的平滑弯线、左侧倾斜 GC 的全角度连线、下方两个 loopback GC 之间的圆弧、以及加热器到 pad 的直角走线 — Stage 3 · 一次 `reroute()` 之后：12 条 net 全部画完——光学在 `1/0`（粉色），电学在 `49/0`（同色系，走 pad 与加热器电极之间）。这是接下来"拖动 → 重连"的基线状态。

4模拟拖动：让一条布线过期

真实工作流里这一步是人在 KLayout GUI 里用鼠标拖。这篇教程要在无人操作的环境下如实复现同一个动作，于是要回答一个问题：有没有 typed RPC 能挪动一个已经放置好的实例？查过 klink_plugin/python/klink_server/methods/instance_m.py 之后，答案是没有——这个模块只有 instance.insert / insert_many / insert_pcell / insert_pcell_many / query / delete，没有一个能修改已存在实例的 transform。人在 GUI 里拖动，底层调用的正是 pya.Instance.dcplx_trans 的 setter——没有更高层的 klink RPC 可以替代，所以这里是一次有理由、有记录的 exec.python 逃生舱，而不是绕过 typed RPC 的偷懒：

# 5 个光栅耦合器实例共享同一个子 cell，靠活 transform 的位置精确定位到 gc_up
top_cell = layout.cell("GF_MZI_MODULE")
child_idx = layout.cell("GFDEV_grating_coupler_elliptical_2f9b04be").cell_index()
for inst in top_cell.each_inst():
    if inst.cell_index != child_idx:
        continue
    t = inst.dcplx_trans
    if abs(t.disp.x - 360.0) > 0.01 or abs(t.disp.y - 30.0) > 0.01:
        continue  # 不是 gc_up，跳过其余 4 个光栅耦合器
    inst.dcplx_trans = pya.DCplxTrans(t.mag, t.angle, t.mirror,
                                       t.disp + pya.DVector(0.0, 70.0))

挪的是 gc_up（偏移输出光栅耦合器之一，只挂一条 net），从 (360, 30) 沿 +y 挪了 70 µm 到 (360, 100)——上方是空地，不会撞到 pad 或其它器件的避障框。只挪了实例的位置，没有动任何布线几何、没有动 net 表：旧的 sbend 走线仍然钉在旧坐标，端口标记也还留在旧坐标——这正是"刚拖完、还没重布线"那一刻的真实状态。

整体版图和上一张几乎一样，但右上角多出一个孤立的光栅耦合器方块，原来连向那个位置的弯线现在悬在半空中没有接到任何东西 — Stage 4a · 拖动后的全景（与 Stage 3 完全相同的取景框，方便逐像素对比）：`gc_up` 出现在右上角新位置，孤零零地立在那里；原来那条 sbend 走线还停在旧坐标，明显"断"在半空——这就是"拖完还没重布线"的样子。

紧凑裁剪：一条粉色弯线从左侧爬升，末端悬空停在一个小黄点上，右上角远处孤立着一个紫色器件方块，两者之间没有任何连接 — Stage 4b · 同一处的紧凑裁剪：走线末端（黄点，旧端口位置）和挪到新位置的 `gc_up` 之间空出一大截——布线已经"过期"，肉眼就能确认，不用等验证工具。

5`reroute()`：同一个调用，从新位置重新接上

这是全篇的落点：修复过期布线用的和 Stage 3 建立基线时同一个函数——photonics.reroute（脚本里对应 --reroute flag）。它只需要 cell 名字，其余全部状态从磁盘上的持久化 net 表读：

from klink.domains.photonics.net_intent import reroute

report = reroute(client, cell="GF_MZI_MODULE")
# {"ok": True, "routes": 12, "abutted": 0, "crossings": 0, "device_hits": 0}

reroute() 内部先重新收割端口（就是 Stage 2 那个从活实例位置派生的过程——gc_up 的端口这时候会被发现已经挪到了新坐标），再按 net 表里存的每一路 RouteStyle 重新布线。不重建任何器件，你的拖动被保留；这正是脚本文档里反复强调的那句话——不带 flag 重跑整个脚本会从 gdsfactory 源重建、把每个器件吸回原位，撤销你的编辑，--reroute 才是"保留编辑、只重新接线"的那条路。

拖动后的全景：右上角孤立的光栅耦合器，旧走线悬空 — Stage 5a · reroute 之前（与 Stage 4a 相同）：`gc_up` 已经挪走，走线还停在旧坐标。

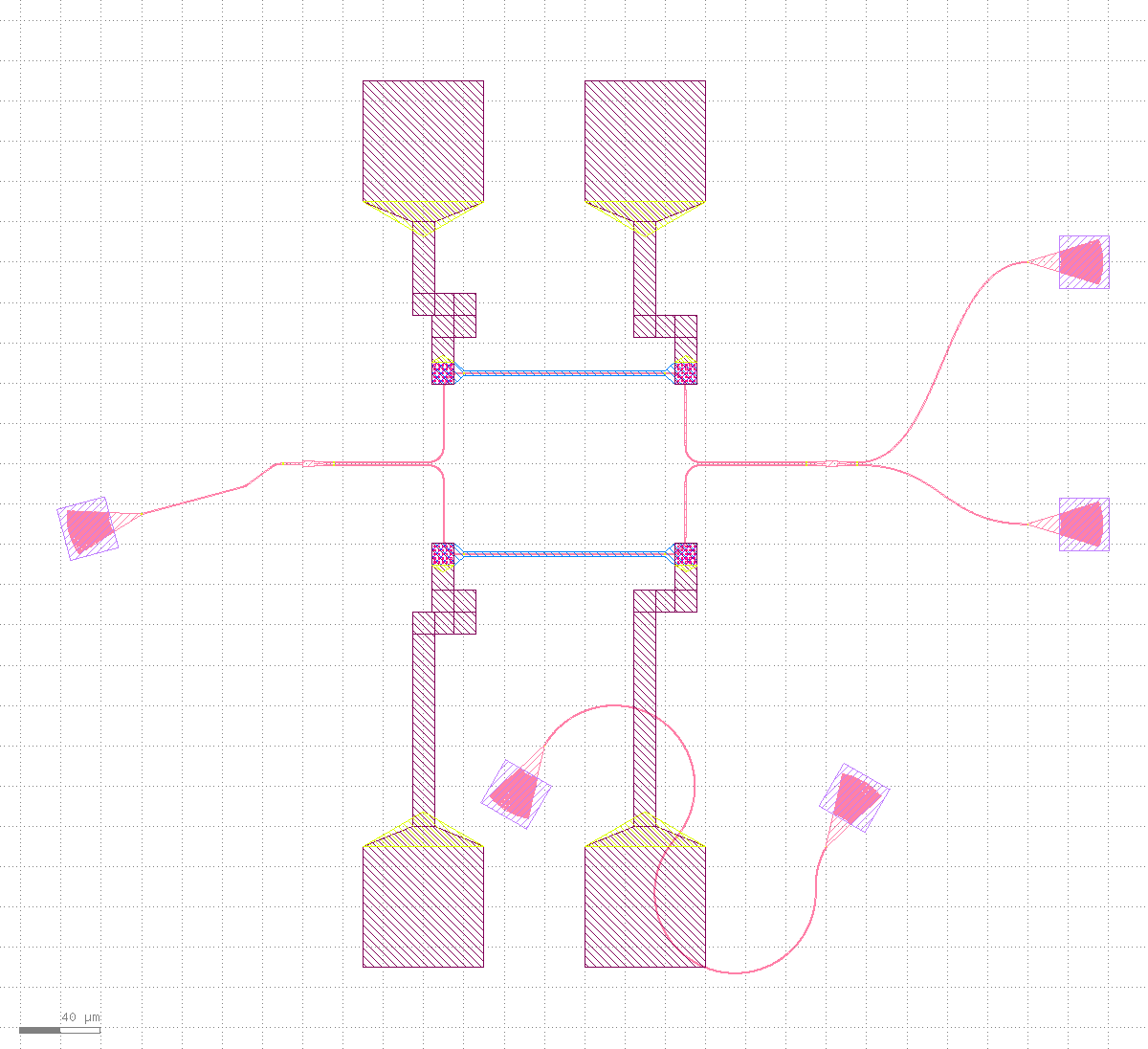

与前一张几乎相同的全景，但右上角那条走线现在向上弯折，精确接到了挪动后的光栅耦合器上，版图重新变得完整 — Stage 5b · reroute 之后（同一取景框）：走线向上弯折，精确接到 `gc_up` 的新位置——组件挪了，线跟上了，其余 11 条 net 一个像素都没变。

紧凑裁剪：走线末端悬空，光栅耦合器孤立在远处 — Stage 5c · 紧凑裁剪，reroute 之前：与 Stage 4b 相同——悬空的走线末端和孤立的器件。

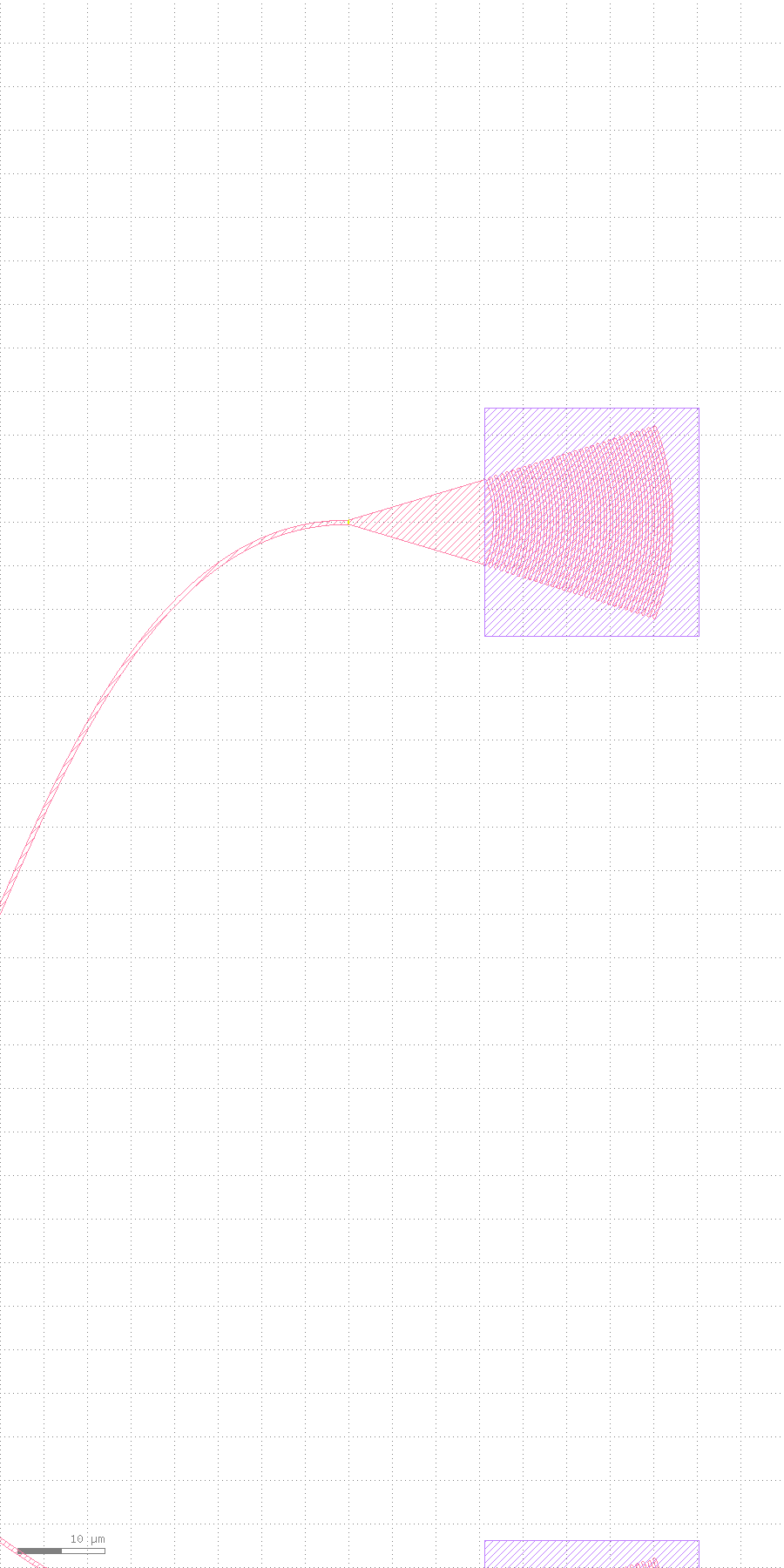

同一处紧凑裁剪，走线现在弯折向上，末端正好落在光栅耦合器的端口位置上 — Stage 5d · 紧凑裁剪，reroute 之后：走线弯折向上，末端精确落在 `gc_up` 端口新坐标上——同一个裁剪框，Stage 5c → 5d 就是这篇教程最想讲清楚的那件事。

6收尾：全景 + 精确核对落点

reroute() 已经是最后一次几何写入，这一步只是确认结果、并用坐标核对而不是用肉眹：

client.zoom_fit()
overview = client.screenshot(mode="base64", width_px=1200)

ports = client.call("port.list", {"cell": "GF_MZI_MODULE", "layer": "999/99", "sort": "name"})["ports"]
gc_up_port = next(p for p in ports if p["name"] == "grating_coupler_elliptical4_o1")
# {"center_um": [360.0, 100.0], "orientation": 180.0, ...} -- 精确等于拖动后的新坐标

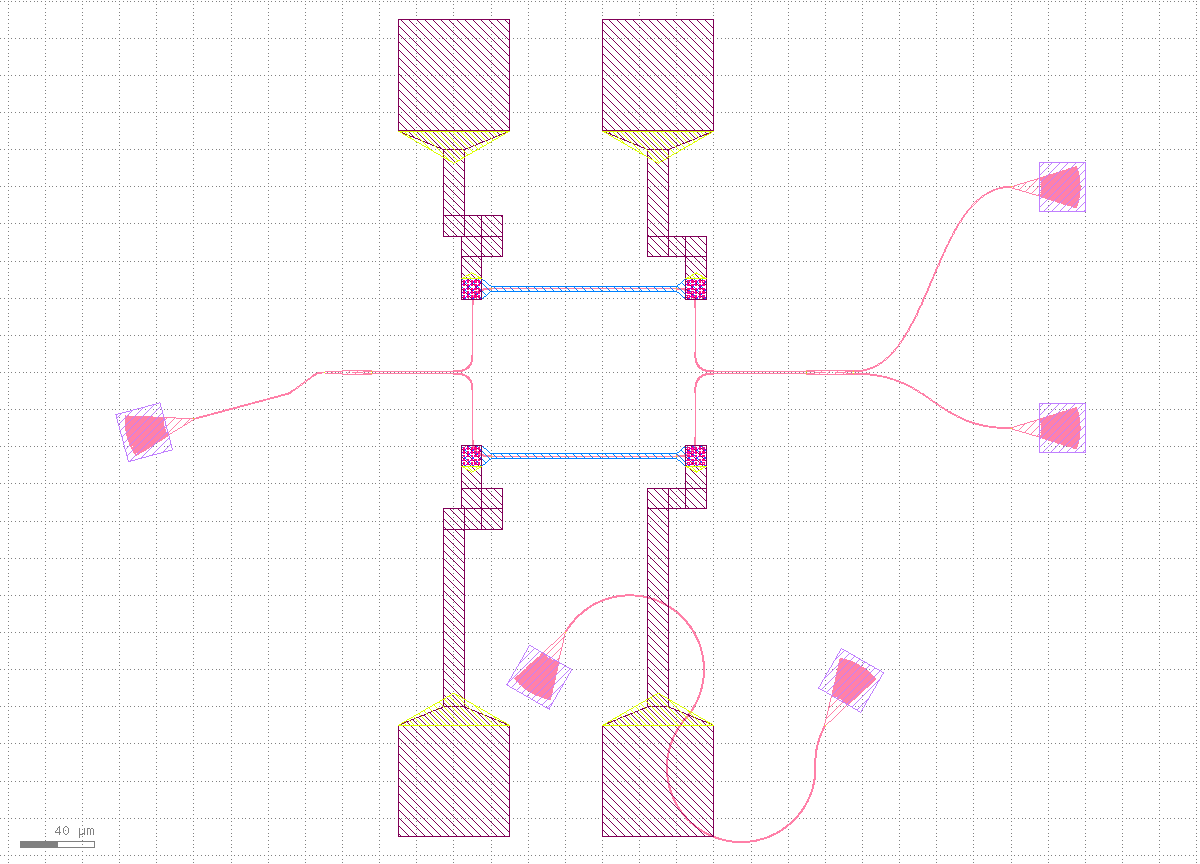

完整的 MZI 版图全景：分束器、两条热相移臂、合束器、两个偏移输出光栅耦合器（其中一个已经挪到新位置）、倾斜输入光栅耦合器、loopback 光栅耦合器对、四个加热器 pad，全部由走线连接完整 — Stage 6a · 成品全景（`view.zoom_fit`）：13 个器件、12 条 net、拖动之后的 `gc_up` 全部在同一个 cell 里，接线完整。

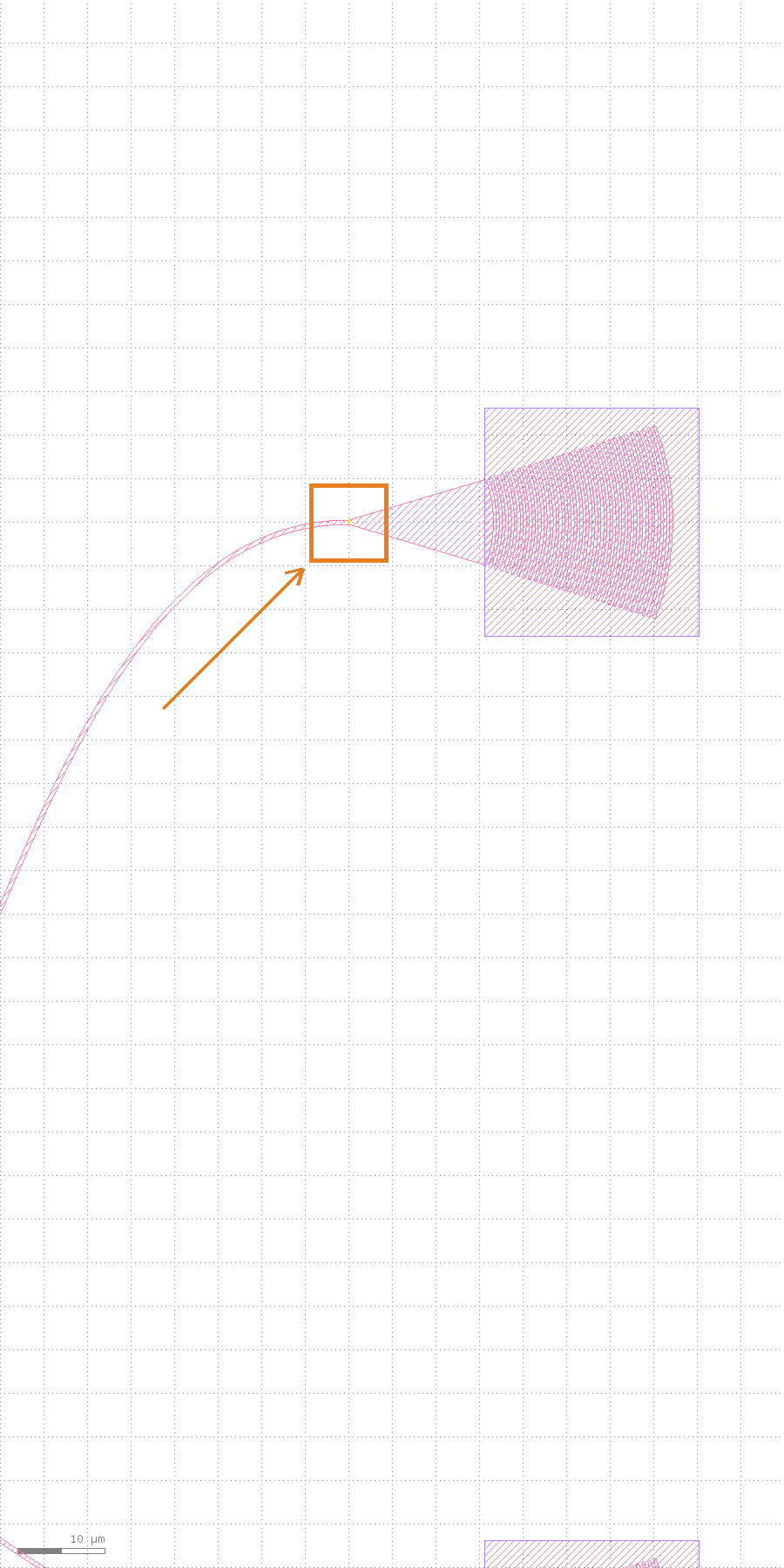

紧凑裁剪，橙色方框和箭头标出走线末端与光栅耦合器之间的连接点 — Stage 6b · 橙色高亮：`grating_coupler_elliptical4_o1`（`gc_up` 的光纤端口）——`port.list` 查到它现在的坐标是 `[360.0, 100.0]`，和拖动脚本里 `(360, 30) + (0, 70) = (360, 100)` 精确一致，不是目测；这也证明 `reroute()` 是从活的实例位置重新收割端口，不是照抄脚本原始布局。

验证，不是截图

和教程首页说的一样，截图只是给人看的，不是完成依据。这次实际运行的结构化结果：

{
  "import": {"ok": true, "nets": 6, "instances": 13, "device_cells": 5, "ports_marked": 57},
  "baseline_reroute":  {"ok": true, "routes": 12, "abutted": 0, "crossings": 0, "device_hits": 0},
  "drag": {"cell": "GFDEV_grating_coupler_elliptical_2f9b04be", "target": "gc_up",
           "from_to": [360.0, 30.0, 360.0, 100.0]},
  "post_drag_reroute": {"ok": true, "routes": 12, "abutted": 0, "crossings": 0, "device_hits": 0}
}

拖动前后两次 reroute() 报告逐字段相同：routes=12（等于 net 表里的全部 net 数）、crossings=0、device_hits=0——说明 12 条 net 拖动前后都各自成功配对、互不穿越、不撞任何器件避障框。这组数字和示例页公开记录的 6 光学 net · 13/5 instances/device cells · 12 reroute routes · 0/0 crossings/device-hits 完全对得上——这份教程用的正是同一条公开路径，没有另开小灶。

下一步

拿你自己的 gdsfactory 脚本试一遍这条路径：把脚本里任何一次 gf.routing.route_bundle 调用留着或删掉都不影响接管——import_gf_component 只认设备实例和它们之间折叠出的连接，不认脚本自己是怎么布线的。换成你自己的 PDK 时，层号、stub 规则、cross-section 全部来自你的脚本或 pdk.py，klink 本身不带任何工艺层。如果还没看过前三篇，建议按顺序读：《分步教程：Hall bar 器件》（geometry-first 入门）、《分步教程：EBL wraparound 纳米器件》（写场避障）、《分步教程：神经电极阵列 harness》（参数化生成 + 批量 RPC）——这篇教程的 reroute() 闭环和它们共享同一套"标记意图 → 路由 → 验证"骨架，只是这次意图来自 gdsfactory 而不是手写 port.mark。下一批预告是数字方向：自定义器件从网表到 place&route 再到 live LVS 的完整闭环。完整命令、依赖、公开实测数字见示例页 · gdsfactory MZI 接管卡片；NetTable/RouteStyle/reroute 的完整字段说明见仓库 klink/domains/photonics/net_intent.py 与 MCP 参考 · 硅光。
