分步教程：神经电极阵列 harness

前置条件

安装 klink：pip install klayout-klink（一条命令装好 klink 和它的 Rust 内核，无需第三方科学库）。
KLayout 正在运行，并已加载 klink 插件（RPC 端口默认 8765）。
建一个项目并进入：klink init nano-demo && cd nano-demo——完整脚本就是 python example_template/nanodevice/neural_electrode.py --port <session-port> --elec-rows 4。仓库 checkout 里等价的是 python -m examples_klink.public.demos.nanodevice.neural_electrode --port <session-port> --elec-rows 4。

这篇教程把 generate_harnesspcell() 内部一次性完成的批量调用拆成 7 个可观察的阶段，方便讲清每一步在画什么、标什么、为什么。生产环境里它就是一次 shape.insert_many 批量写入全部 394 个 shape（见 CLAUDE.md 的批量 RPC 铁律）——分阶段只是教学手段，不是推荐用法。

单位说明：取景和截图都直接用微米——view.zoom_box(bbox_um=[x1,y1,x2,y2]) 和 view.screenshot(bbox_um=..., width_px=..., height_px=...) 的坐标参数都是 bbox_um，单位微米（klink 的标准用户单位）。view.viewport 同时返回 bbox_um（微米）和 bbox_dbu（数据库单位）两种坐标，按需取用。

1建 cell + 层规划

这个器件的所有层都是 example-owned（example_template/nanodevice/neural_electrode.py 里硬编码的层号），klink 本身不带任何工艺层。先建 cell，把 Port/Anchor 的标记层指定一遍，再把 7 个工艺层加上 klink 保留的 3 个标记层全部 ensure 出来：

层	用途
`1/0`	M1（近场键合 pad 侧走线，net 1-12）
`2/0`	VIA13（M1↔M3 过孔，仅电极远端一侧用到）
`3/0`	M3（远场走线 net 13-24，以及电极自身接线）
`4/0`	VIA35（pad 过孔 + 电极过孔）
`5/0`	Pads（24 个 net 的键合 pad，72 个方块 + 电极阵列 pad）
`6/0`	Frame（探针外壳/本体轮廓）
`7/0`	Protect（保护层，与 Frame 同形状 + 居中填充）
`999/99`	klink 保留的 Port 标记层（`KLINK_PORTS`，主 Port，带标签）
`999/98`	klink 保留的辅助 Port 层（`KLINK_ROUTE_PORTS`，供路由用；键合 pad 侧的 24 个显示标签，电极侧的 24 个隐藏标签）
`999/1`	klink 保留的 Anchor 标记层（`KLINK_ANCHORS`）

from klink import KLinkClient

with KLinkClient(port=PORT).connect() as c:
    c.cell_create(cell_name)
    c.call("port.set_layer", {"layer": "999/99"})
    c.call("anchor.set_layer", {"layer": "999/1"})
    for layer, name in ((1,"M1"),(2,"VIA13"),(3,"M3"),(4,"VIA35"),(5,"Pads"),(6,"Frame"),(7,"Protect")):
        c.layer_ensure(layer, 0, name=name)
    c.layer_ensure(999, 99, name="KLINK_PORTS")
    c.layer_ensure(999, 98, name="KLINK_ROUTE_PORTS")
    c.layer_ensure(999, 1, name="KLINK_ANCHORS")
    c.show_cell(cell_name, zoom_fit=False)

空白 cell，已建好全部图层，画布中还没有任何几何形状 — Step 1 · 层规划完成后的空 cell，画面框住整个 10600×5400 µm 的探针芯片区域，此时还没有任何形状（`view.zoom_box(bbox_um=...)` 定位）。

2画探针本体 / 外壳

探针本体是一圈"匚"字形空心外壳：左边是键合 pad housing（三面墙、右侧开口），中间收窄成一段带圆角过渡的颈部（neck），再分叉成上下两条细长的臂（arm），最后在远端收拢成一个尖端三角形（tip）——这正是真实神经探针"宽底座 + 细长探针轴"的形状。_frame_items() 在 6/0（Frame）和 7/0（Protect）两层各画一份（7/0 多两块居中/尖端填充），一共 22 个 shape，一次 shape_insert_many 写完：

frame_items = _frame_items(spec)   # 22 个 box/polygon，覆盖 6/0 + 7/0 两层
c.shape_insert_many(cell_name, frame_items)

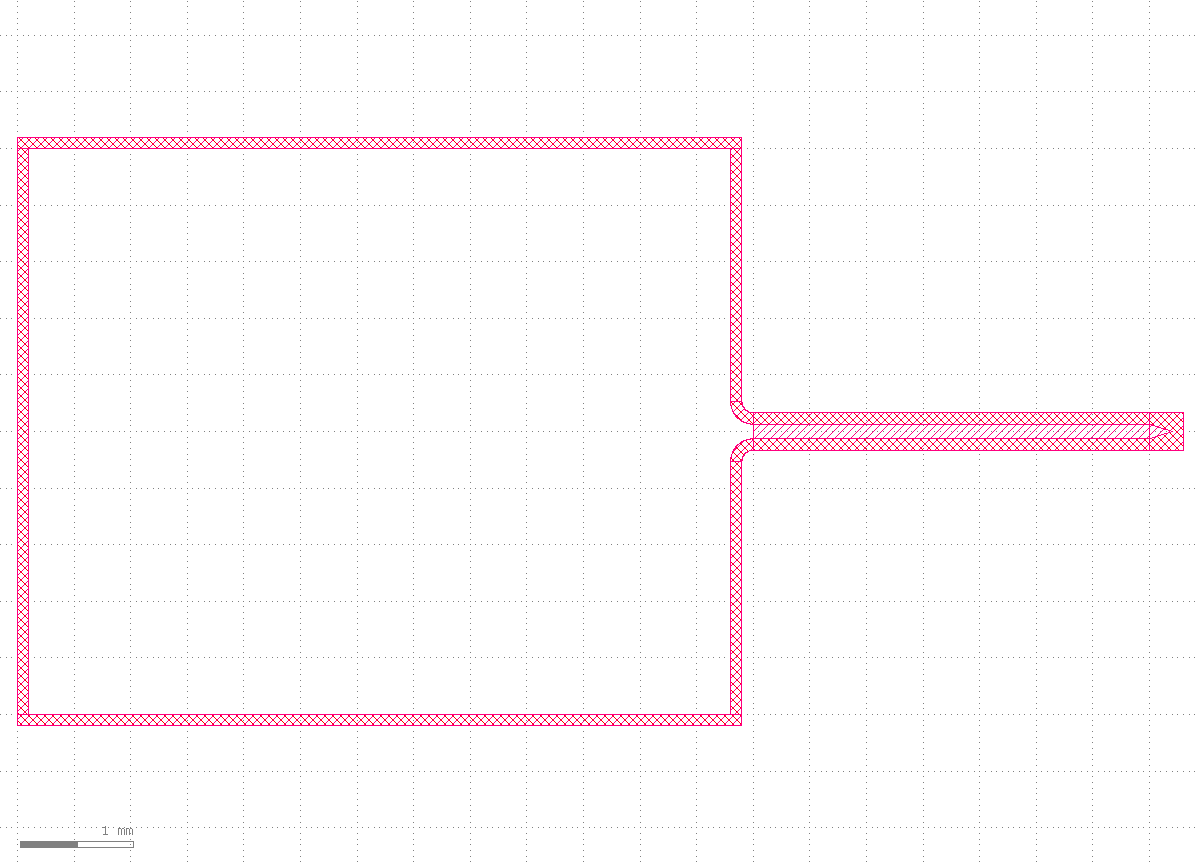

左侧是一个三面墙的矩形外壳，右侧伸出一条细长的探针轴，末端收拢成尖点 — Step 2 · 探针外壳（`6/0`/`7/0`）：键合 pad housing + 颈部 + 双臂 + 尖端，22 个 shape 一次写入。全景尺度下双臂之间 130 µm 的间隙已经小到看不出分叉，这也是下面几步要反复面对的"整体 vs. 局部"尺度问题。

3画键合 pad + 中继过孔

housing 内部沿 y 方向排布着 24 个 net；每个 net 在 probe_pad_x_um=(-6650,-5450,-4250) 三个 x 位置各留一个 150×150 µm 键合 pad（探针最常用的探针台/引线键合尺寸），一共 3 列 × 24 行 = 72 个 pad 方块，像接力棒一样从最外侧一路排到 route_via_x_um=-3050；其中一半 net（net_num <= pads_per_half）还在这里多留了一对中继过孔——这是给 Stage 6 路由用的"落脚点"。这一步是全篇批量最大的一次写入：288 个 shape，横跨 1/0/2/0/3/0/4/0/5/0 五个层，一次 RPC：

probe_items = items[frame_count:frame_count + probe_count]   # 288 个 shape
c.shape_insert_many(cell_name, probe_items)

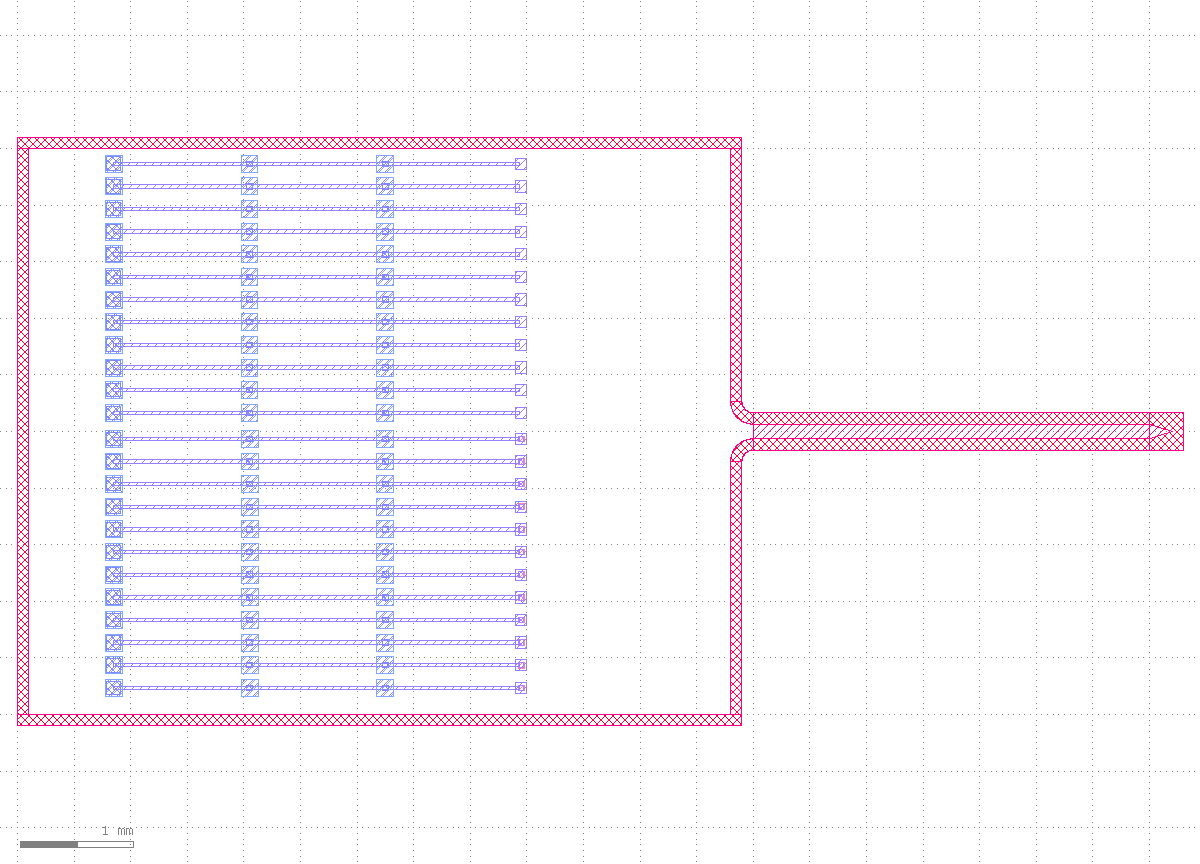

housing 内部整齐排列着三列、每列 24 个键合 pad，每个 pad 都带一个小方块过孔标记 — Step 3 · 24 个 net 的键合 pad 链路（72 个 pad 方块）+ 中继过孔（`1/0`/`2/0`/`3/0`/`4/0`/`5/0`），288 个 shape 一次批量写入。要是逐个 `shape.insert_box` 单发，这一步就是 288 次独立 RPC——CLAUDE.md 的批量 RPC 铁律在这种规模的版图上不是"最佳实践"，是"能不能用"的区别。

4画电极阵列（由 `--elec-rows` 参数化）

探针轴远端是真正接触组织的电极阵列：elec_rows 行 × 3 列，两组（elec_left_x_um 靠近颈部、elec_right_x_um 靠近尖端），每个电极 pad 只有 20×21 µm——这就是键合 pad（150 µm）和电极 pad（20 µm）之间接近 8 倍的间距落差，和 CLAUDE.md 里"阵列间距 vs 探针间距不同尺度"是同一个问题，只是这次两端都在同一颗芯片上。--elec-rows 只改一个数字，行数、pad 总数、shape 数量全部联动：

`--elec-rows`	每半边键合 pad 数 `pads_per_half = 3×rows`	net 总数 `net_count = 2×pads_per_half`	电极 shape 数 `rows×21`
2	6	12	42
4（本篇实测）	12	24	84
6	18	36	126

--elec-rows 2/6 两行是从同一份 HarnessPCellSpec 公式推出来的（pads_per_half/net_count 是 @property，电极 shape 数是 elec_rows × 21），本篇实际跑的是 --elec-rows 4 那一行，其余两行没有单独重跑截图。

electrode_items = items[frame_count + probe_count:]   # elec_rows x 21 = 84 个 shape（本例 rows=4）
c.shape_insert_many(cell_name, electrode_items)

全景图里键合 pad 阵列清晰可见，但电极阵列只在探针轴远端呈现为两个几乎看不清的小点 — Step 4a · 全景尺度下的电极阵列：两个浅蓝色小方块（`860px` 和 `1140px` 附近，分别是 `elec_left`/`elec_right` 两组）就是 84 个电极 shape 的全部视觉痕迹——这就是尺度落差的直观后果。

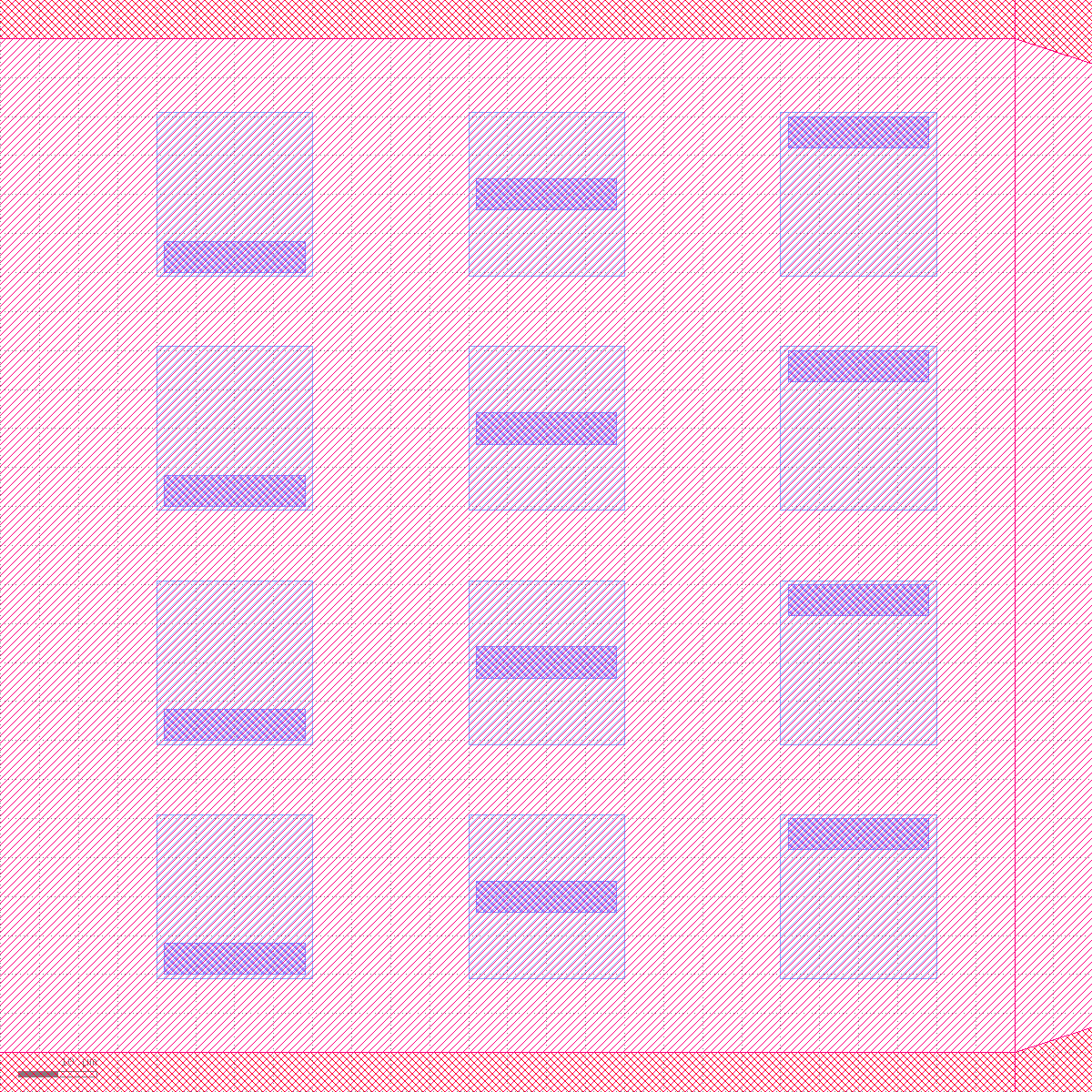

放大后可见 4 行 3 列共 12 个电极 pad，每个 pad 内部有一个小方块过孔标记 — Step 4b · 同一个位置，换成 `view.screenshot(bbox_um=[2370,-70,2510,70], width_px=1200, height_px=1200)` 的精确裁剪（140×140 µm，无长宽比扩展）：`elec_rows=4` 对应的 4×3=12 个电极 pad 清晰可数，每个 pad 里一个深色小方块是它自己的过孔。

5标记 Port + 走廊 Anchor

几何画完后开始标意图。这里有三类 Port：24 个键合 pad Port（electrical，access_mode="edge"，可沿 pad 边滑动，一个 net 一个）、24 个中继 Port（供路由用，走辅助层 999/98，同样一个 net 一个）、以及电极侧的 12+24 个 Port——每个 (row, col) 电极位置一个主 Port（elec_left 侧，net 字段同时写 bottom_net 和 top_net 两个 net token）+ 两个辅助 Port（ET{top_net} 在 elec_left 侧、EB{bottom_net} 在 elec_right 侧，各自只认一个 net）——加起来 84 次独立 port.mark 调用。Port 创建走的是 PCell 实例化路径，不在 shape.insert_many 的批量范围内，这 84 次确实是 84 次 RPC，教程如实展示这一点，不掩盖。

Anchor 只有 2 个，但类型和前两篇都不一样：kind="corridor"，一条贯穿全芯片 y 方向、宽度由 corridor_width_um()（本例 700 µm）算出的强制走廊——所有键合 pad 侧的走线必须收拢进这条走廊才能穿过颈部，这是"允许穿越窗口"（EBL 教程的 kind="corridor" 窗口）在完全不同场景下的复用：不是避障，而是强制汇聚。

c.call("port.mark", {
    "cell": cell_name, "layer": "999/99", "name": "P36", "label": "n1",
    "center_um": [x, y], "orientation": 0, "width_um": 30.0,
    "port_type": "electrical", "net": "n1", "target_layer": "1/0",
    "access_mode": "edge", "slide_allowed": True, "slide_edge": "x0,y0,x1,y1",
})
c.call("anchor.mark", {
    "cell": cell_name, "layer": "999/1", "id": "A1_BOTTOM_M1_CORRIDOR",
    "kind": "corridor", "center_um": [-1650.0, 0.0], "width_um": 700.0,
    "path_points": "0,-1;0,1", "net": "n1,n2,...,n12", "priority": 1, "required": True,
})

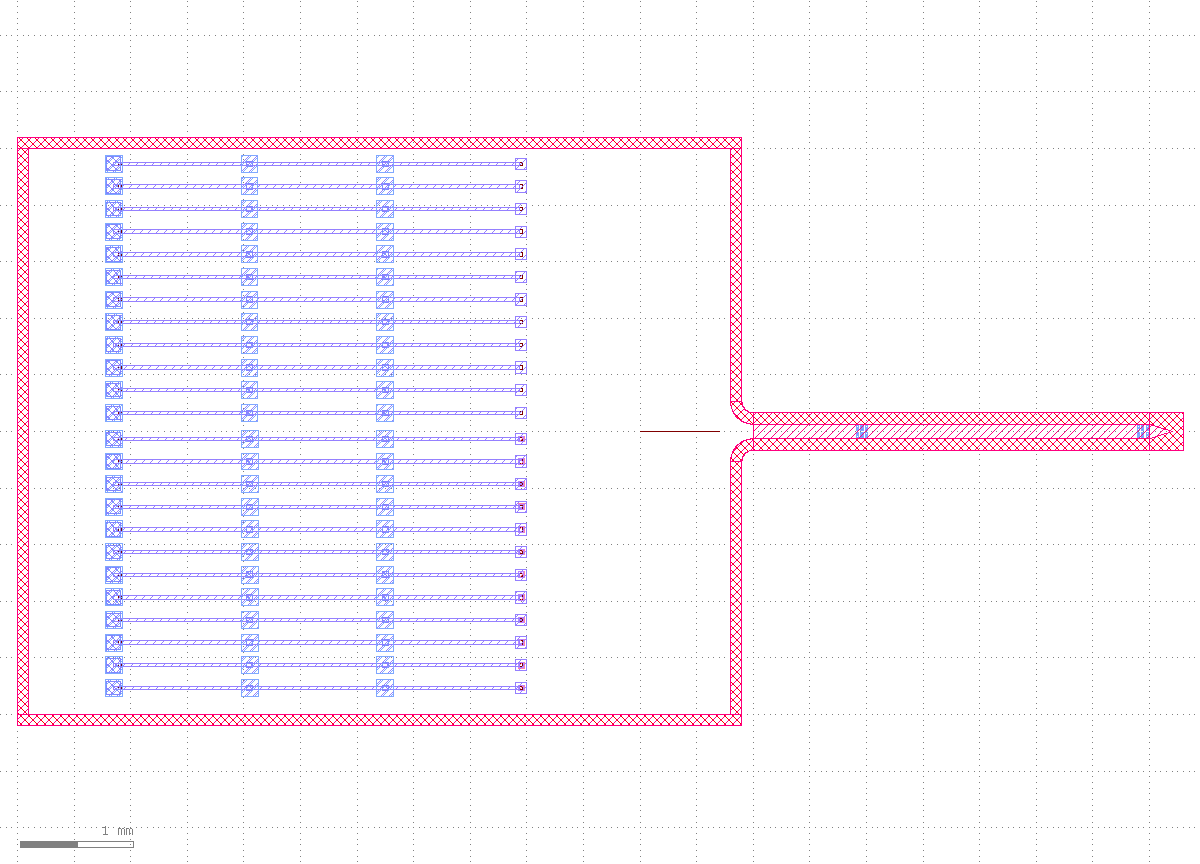

键合 pad 一侧出现细小的标签文字，housing 出口处出现一条横贯的深红色走廊标记线，电极一侧因为尺度太小看不出变化 — Step 5 · 84 个 Port + 2 个走廊 Anchor 全部标记完成。键合 pad 侧的标签（`n1`…`n24`）和 housing 出口处的走廊标记线在这个尺度下可见；电极侧的 Port 只有 5 µm 宽，在全景截图里是亚像素级的——像素级对比（`step-04` 与本图逐像素 diff）证实变化只发生在 `x∈[118,719]` 键合 pad 区域，电极区域 `x∈[800,1200]` 零像素差异。要看电极侧的 Port 落位，得等 Step 7 的细节裁剪图。

6走廊约束下的批量路由

标记完成后，一次调用把 24 个 net 全部路由完：先用 port.list/anchor.list 批量取回所有辅助 Port 和走廊 Anchor，按 route_layer（1/0 一组、3/0 一组）分组，每组各调一次 route_tapered_hybrid_many（客户端 Python 里做可见性图 + Dijkstra 规划，零栅格化）+ commit_tapered_hybrid_many（一次批量 RPC 写回）：

from klink.routing.backends.geometric.tapered_segments import (
    pair_ports_by_net_tokens, route_tapered_hybrid_many, commit_tapered_hybrid_many,
)

ports = c.call("port.list", {"cell": cell_name, "layer": "999/98"})["ports"]
ports = [p for p in ports if str(p.get("name") or "").startswith(("R", "EB", "ET"))]
anchors = c.call("anchor.list", {"cell": cell_name, "layer": "999/1"})["anchors"]
pairs = pair_ports_by_net_tokens(ports)   # 按 net token 配对 source/target

by_layer = {}
for pair in pairs:
    by_layer.setdefault(pair.get("route_layer") or "10/0", []).append(pair)

for route_layer, layer_pairs in sorted(by_layer.items()):
    planned = route_tapered_hybrid_many(
        layer_pairs, anchors=anchors, spacing_um=8.0,
        strategy="uniform", angle_mode="manhattan", validate_sibling_overlap=True,
    )
    commit_tapered_hybrid_many(c, cell_name, planned, route_layer=route_layer, clear=True)

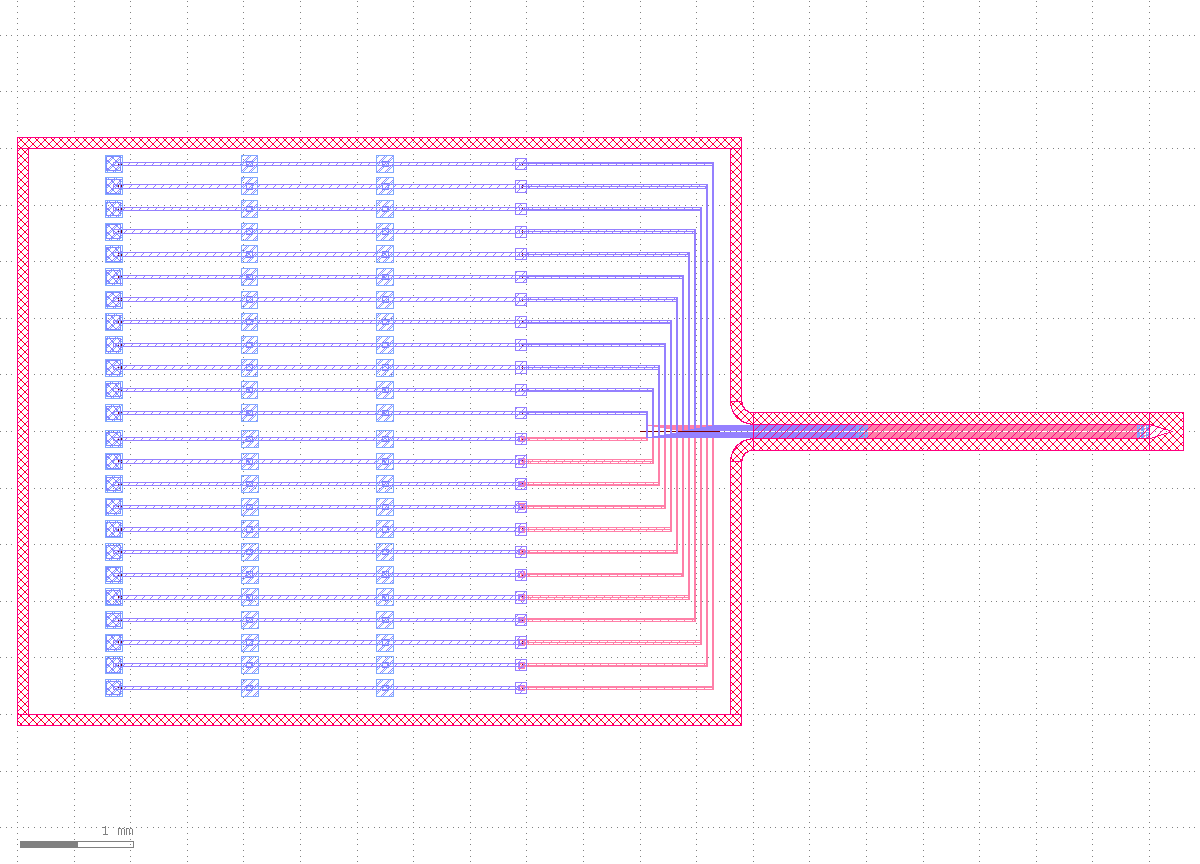

24 条走线从每个键合 pad 出发，先各自保持独立通道，再在 housing 出口处收拢进一条窄走廊，穿过颈部伸向探针轴远端 — Step 6 · 24 条走线全部路由完成（图下半区粉色 12 条是 net1-12，在 `1/0`；图上半区紫蓝色 12 条是 net13-24，在 `3/0`）：每条走线在键合 pad 区保持独立通道（CLAUDE.md 的"channel isolation"），到 housing 出口才收拢进 700 µm 宽的走廊 Anchor——多对一收敛，而不是各走各的直线。

7收尾：全景 + 电极端细节

routing 已经是最后一次几何写入，Stage 7 只是看结果：

c.zoom_fit()
overview = c.screenshot(mode="base64", width_px=1200)
detail = c.screenshot(mode="base64", bbox_um=[2370.0, -70.0, 2510.0, 70.0],
                       width_px=1200, height_px=1200)

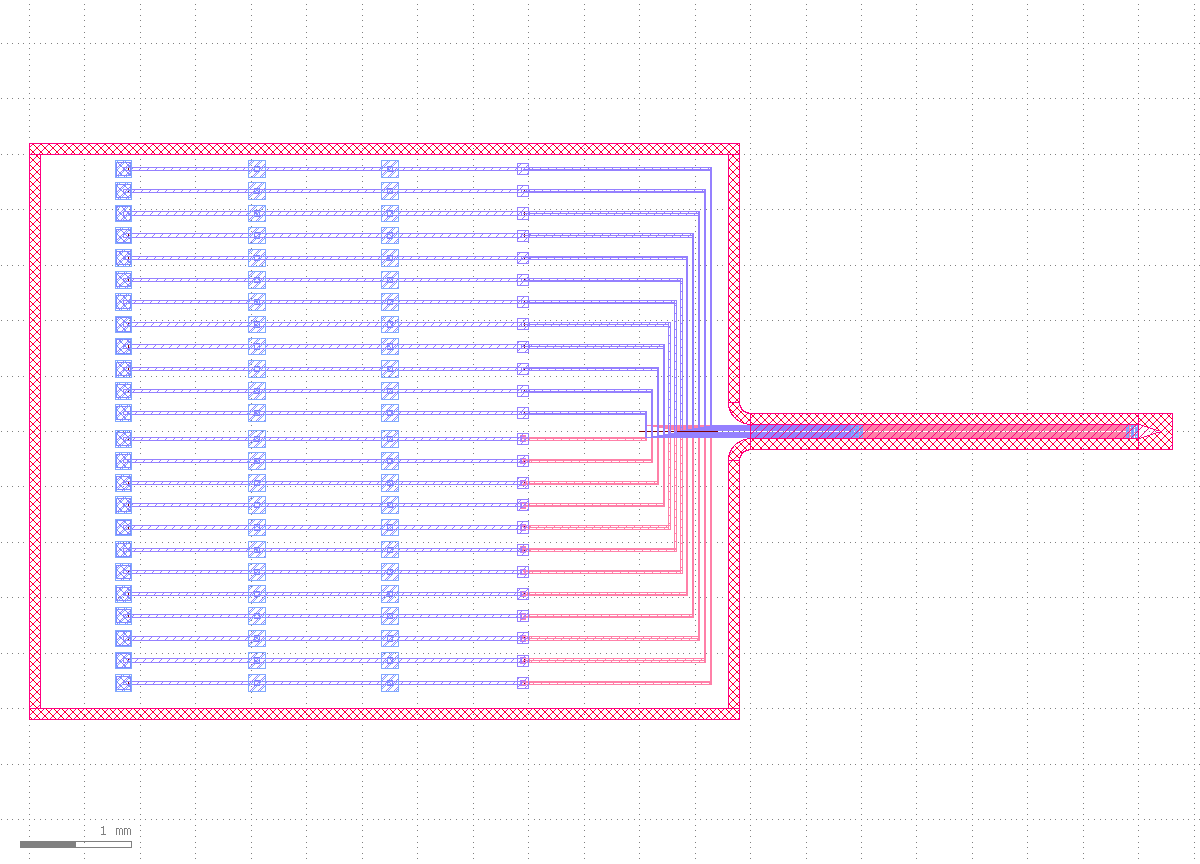

完整的神经电极探针 harness 全景：键合 pad housing、颈部、双臂、尖端，以及从 pad 收拢到走廊再分散到电极的全部走线 — Step 7a · 成品全景（`view.zoom_fit`）：housing + 24 个 net 的键合 pad 链路 + 24 条走线 + 走廊收拢 + 探针轴 + 电极阵列，全部在一个 cell 里。

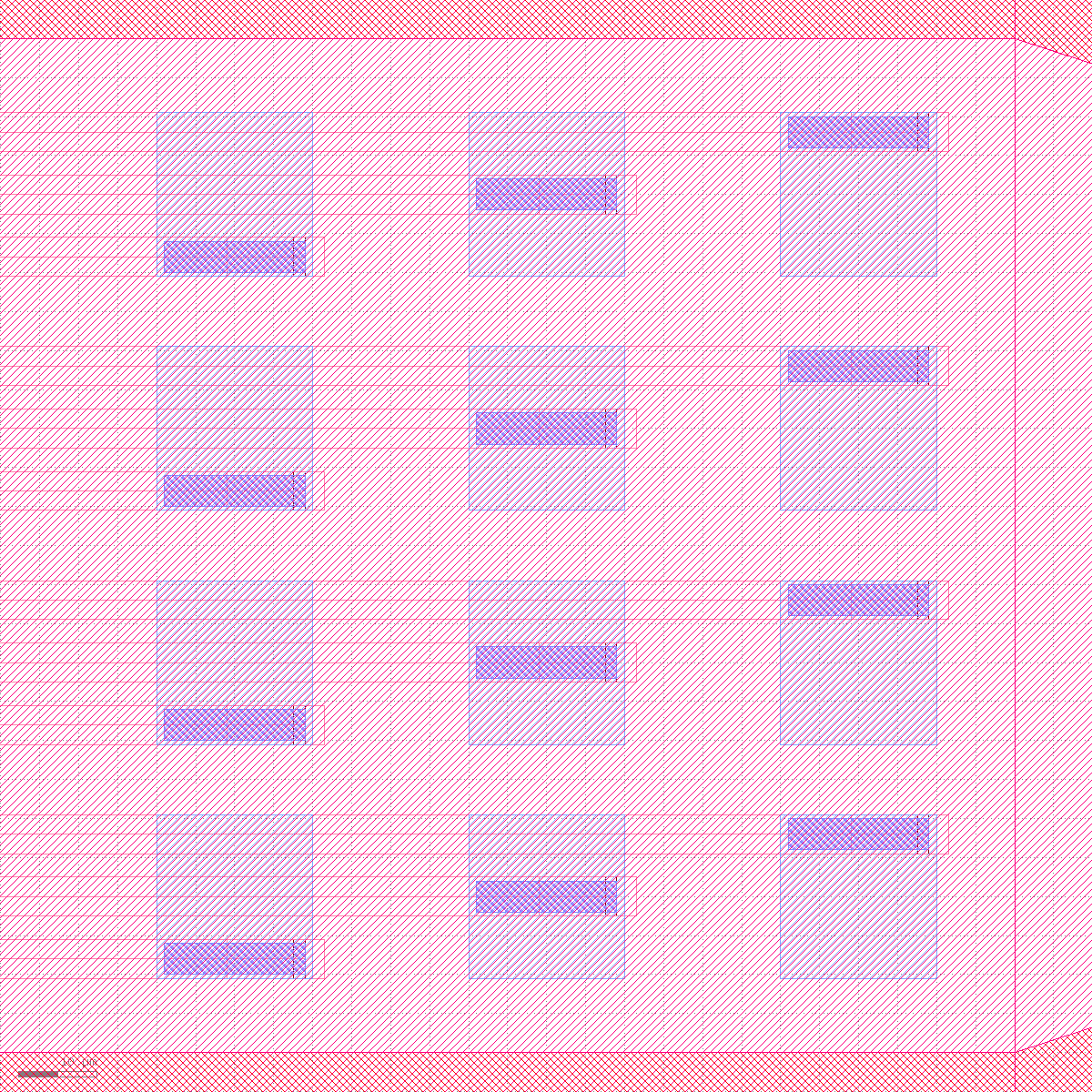

同一处电极阵列细节裁剪，这次每个电极 pad 上方都多了一条走线，精确落在过孔位置 — Step 7b · 与 Step 4b 完全相同的裁剪框，路由完成后再看一次：12 条走线精确终止在各自电极 pad 的过孔上——这才是"两端尺度差 8 倍也能连上"的直接证据。

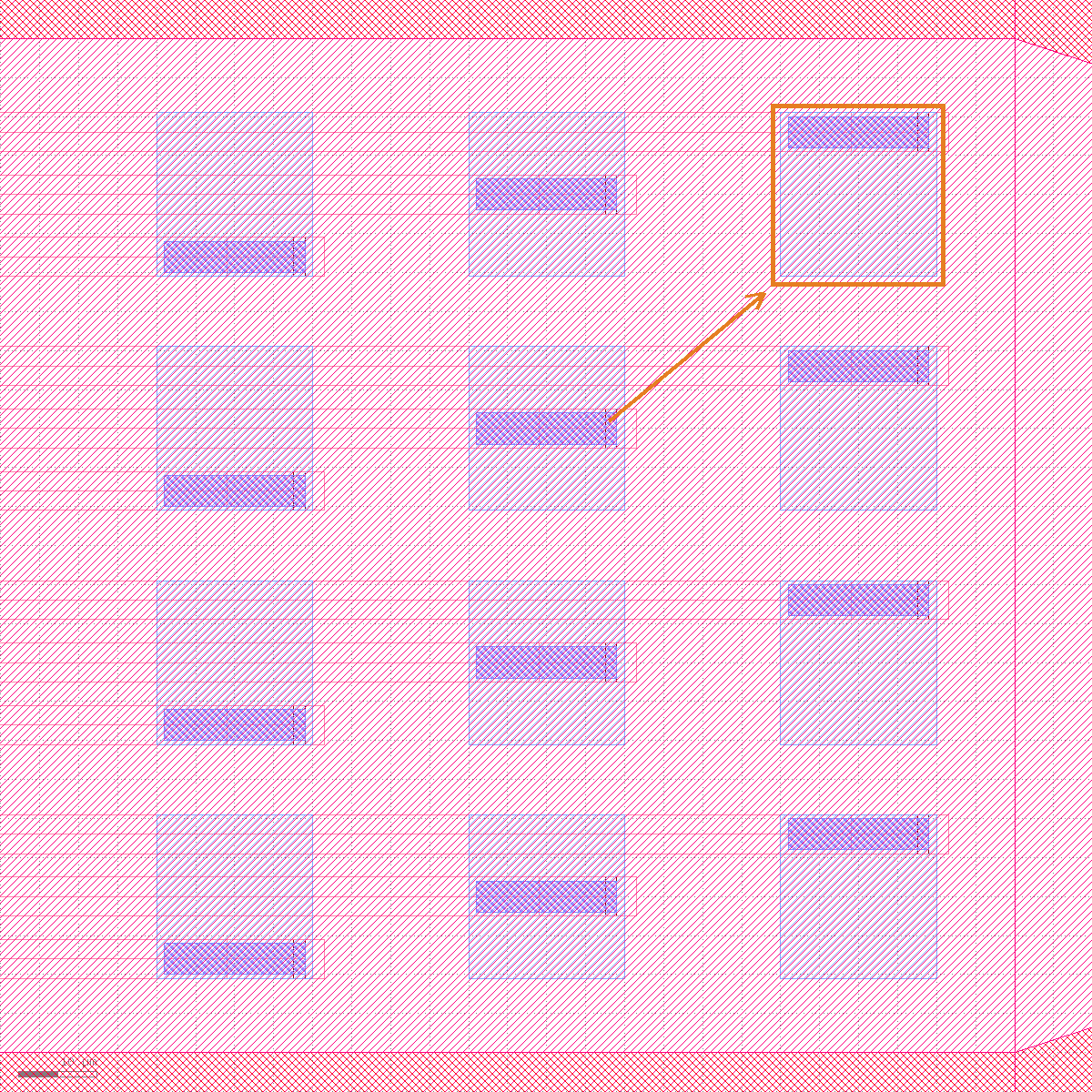

同一位置，橙色方框和箭头标出右上角一个电极 pad，一条走线正好终止在它的过孔上 — Step 7c · 橙色高亮：`elec_right_x_um[2]=2480, y=45` 处的电极 pad——它的过孔上标着 `EB12`（net `n12`，`1/0` 层），这条走线从最远的键合 pad 出发、穿过走廊、走完全部近万微米，最终精确落在这个 20×21 µm 的电极上（用 `port.list` 按坐标核对过，不是目测）。

验证，不是截图

和教程首页说的一样，截图只是给人看的，不是完成依据。这次实际运行（--elec-rows 4）的结构化结果：

{
  "shape_item_counts": {"frame": 22, "bondpads_and_vias": 288, "electrodes": 84, "total": 394},
  "port_count_total": 84,
  "anchor_count_total": 2,
  "route_result": {
    "ok": true,
    "port_count": 48,
    "anchor_count": 2,
    "pair_count": 24,
    "groups": [
      {"route_layer": "1/0", "route_count": 12, "sibling_overlap_count": 0, "obstacle_hit_count": 0, "inserted": 84},
      {"route_layer": "3/0", "route_count": 12, "sibling_overlap_count": 0, "obstacle_hit_count": 0, "inserted": 84}
    ]
  }
}

ok=true，两个 route_layer 分组的 sibling_overlap_count/obstacle_hit_count 全部为 0，说明 24 条走线（12 在 1/0，12 在 3/0）互不重叠、没有相互撞线；pair_count=24 等于 net_count，说明每个 net 都恰好配对成功，没有落单的 Port。这三个数字合在一起，才是"这版参数化 harness 布线正确"的依据，而不是"看起来接上了"。

下一步

把 --elec-rows 改成你自己的行数（比如 2 或 6），对照上面 Stage 4 的公式表核实 shape 数量是否符合预期，再确认 route_result.ok 依旧是 true。如果还没看过前两篇，建议按顺序读：《分步教程：Hall bar 器件》（geometry-first 入门：先标 Port/Anchor 意图再路由）和《分步教程：EBL wraparound 纳米器件》（写场避障：kind="corridor" 窗口第一次出现）——这篇教程的走廊 Anchor 正是从那篇借来的同一个 kind，用在了完全不同的"强制汇聚"场景里。下一篇预告是硅光方向的 gf_mzi_module 教程（python -m examples_klink.public.demos.photonics.gf_mzi_module --port <session-port>），会换到 gdsfactory 桥接和 MZI 器件。Port/Anchor 的完整字段说明见 MCP 参考，批量 RPC 的完整设计边界见仓库 CLAUDE.md 的"Use batch RPCs for generated layouts"一节。
