前置条件
- 安装 klink：
pip install klayout-klink（一条命令装好 klink 和它的 Rust 内核，无需第三方科学库）。 - KLayout 正在运行，并已加载 klink 插件。
klink init之后：python example_template/passives/<名>.py离线运行，往test_outputs/写一个 GDS 并打印结构化自检 summary；加--live --port <会话端口>则改为推送到 KLayout 会话（仓库克隆里也可以直接用模块形式python -m examples_klink.public.passives.<名>跑同一份代码，命令行参数一致）。
build_*() 函数用两组不同参数各跑一次的真实结果——变体参数和 tests/unit/test_passive_templates.py 里的"扩展参数"用例完全一致，两张图对比就是在看同一份合约在参数变大之后长什么样。每族末尾的"Port 在哪 + 自检数字"，都是本教程实际重跑这两组参数、由模板自己的 write_offline() 自检重新算出来的数字，不是抄实现报告。1IDC 叉指电容

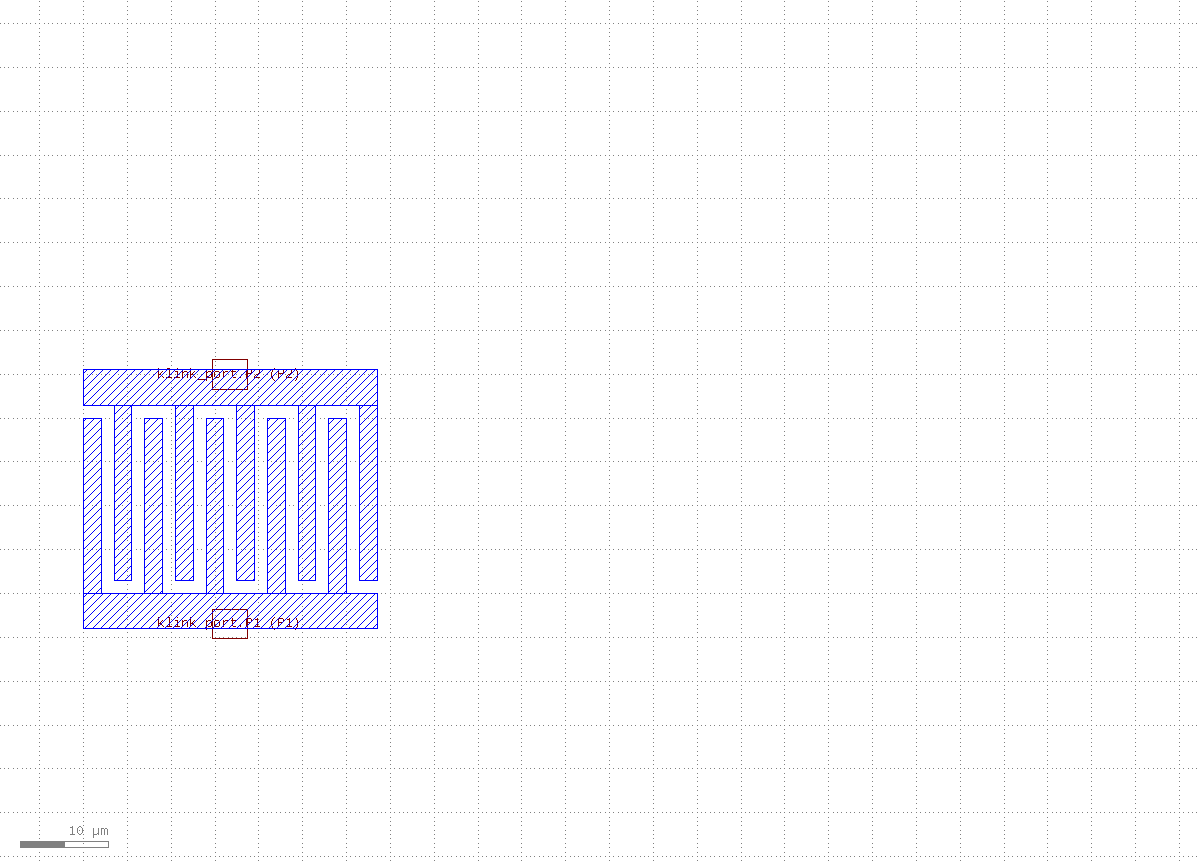

两条对置母线（bottom bus / top bus），中间是交替归属左右母线的叉指：每根指的宽度是 finger_width，相邻两指间距（同时也是指到对面母线的间隙）都是 gap，所以指距 = finger_width + gap。单一金属层。
| 参数 | 含义 | 默认值 |
|---|---|---|
finger_count | 总指数（>=2，交替归属两条母线） | 10 |
finger_length | 每根指从自己那条母线伸出的长度 | 20.0 µm |
finger_width | 指宽（也决定指距 = 指宽 + 间隙） | 2.0 µm |
gap | 指与指、指与对面母线的间隙 | 1.5 µm |
bus_width | 母线厚度 | 4.0 µm |
python example_template/passives/idc_capacitor.py --live --port <会话端口>

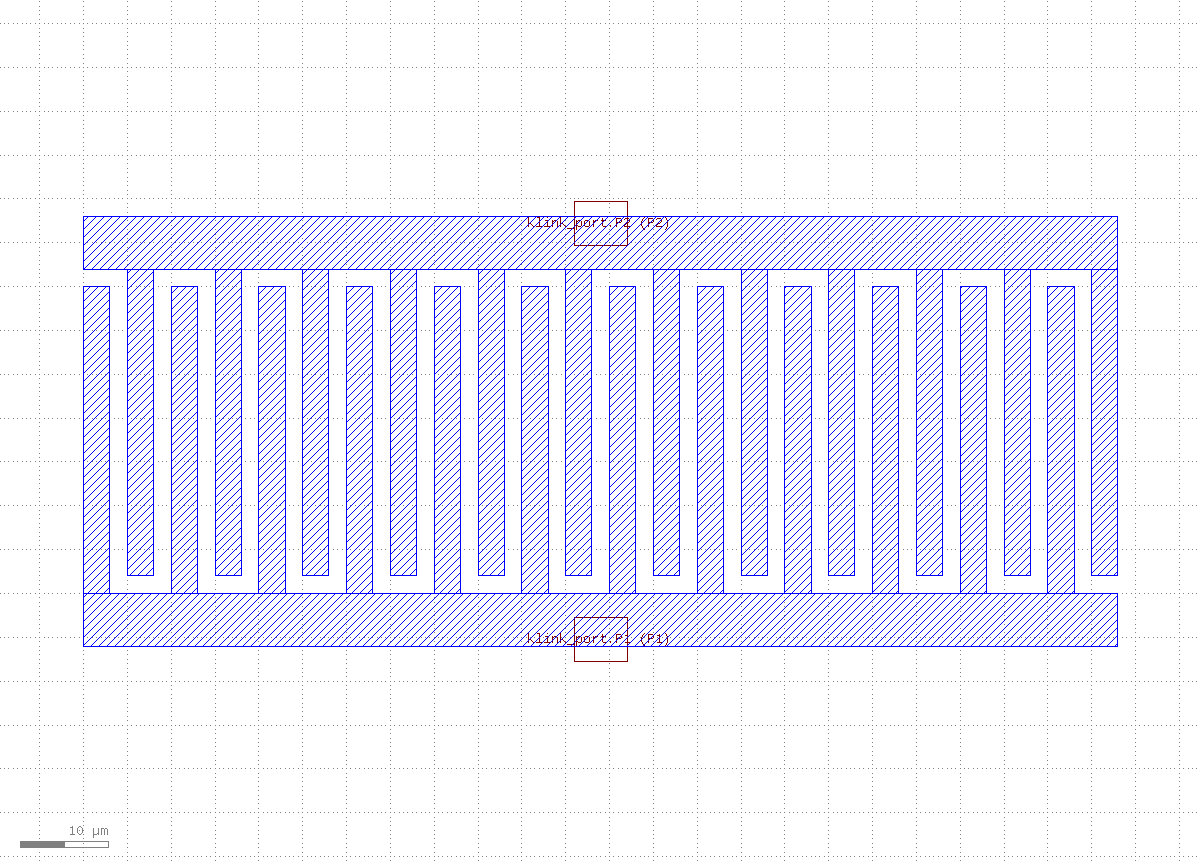

finger_count 10→24，同时 finger_width 2.0→3.0、gap 1.5→2.0、finger_length 20.0→35.0、bus_width 4.0→6.0（与单测的扩展参数用例一致）。Port 在哪： P1 在下母线外边缘中点（本次实跑 center_um=[16.75, -4.0]，朝向 270°），P2 在上母线外边缘中点（[16.75, 25.5]，朝向 90°），都在 10/0 层。自检数字（本次实跑）： 默认参数下合并区域数 2（no_short=true，两条母线各自的叉指网络没有短路），总金属面积 668.0 µm²；变体参数下同样 2 个合并区域、no_short=true，总金属面积增至 3936.0 µm²。
几何模板，不是验证过的电学设计——把数字改成你自己的工艺，用你自己的模型验证电容值。
2方形螺旋电感

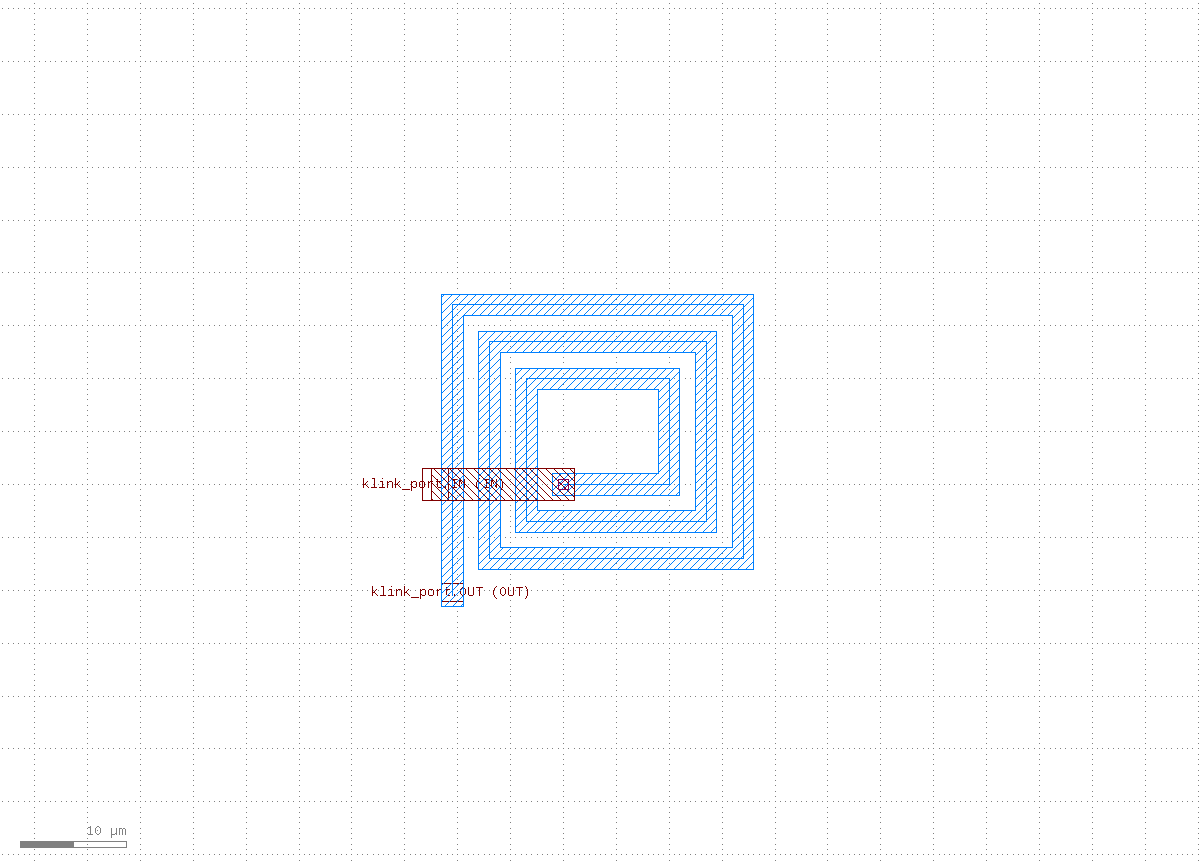

顶层金属上向外绕的方形螺旋，从内开口 inner_size 开始，每圈边长增加一个 pitch（track_width + spacing）。螺旋自己的内端被绕线困住、无法直接出线：一个过孔从内端一个小 pad 垂直下沉到 metal_under 层的一段下穿走线，穿出绕线范围外作为 IN 端口；OUT 就是螺旋在顶层金属上的外端。
| 参数 | 含义 | 默认值 |
|---|---|---|
turns | 圈数（>=1） | 3 |
track_width | 螺旋走线宽度 | 2.0 µm |
spacing | 相邻两圈间距（pitch = track_width + spacing） | 1.5 µm |
inner_size | 内开口方形边长（第一段线长） | 10.0 µm |
underpass_width | 下穿走线宽度 | 3.0 µm |
python example_template/passives/spiral_inductor.py --live --port <会话端口>

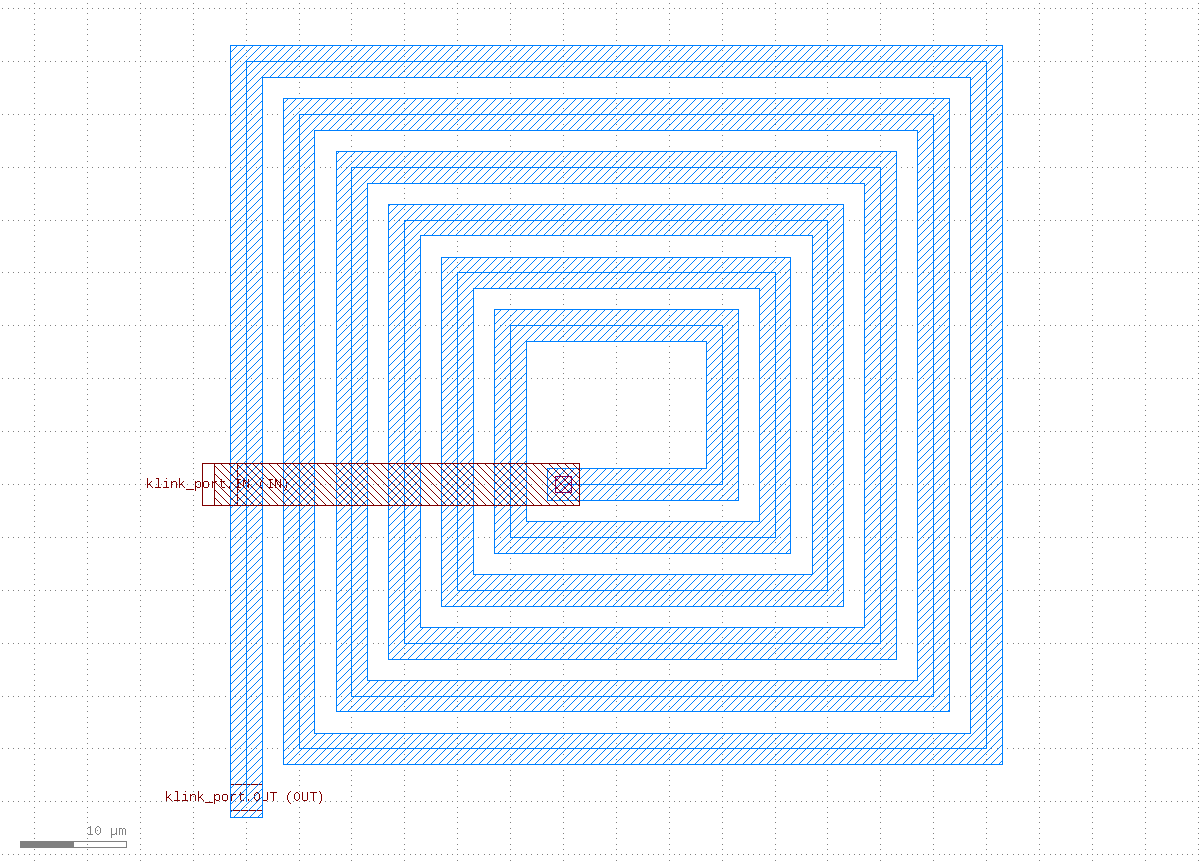

turns 3→6，同时 track_width 2.0→3.0、spacing 1.5→2.0、inner_size 10.0→15.0、underpass_width 3.0→4.0（与单测的扩展参数用例一致）。Port 在哪： OUT 在螺旋顶层金属的外端（本次实跑 center_um=[-10.5, -10.5]，朝向 270°，11/0 层），IN 在下穿走线的外端（[-12.5, 0.0]，朝向 180°，12/0 层）。自检数字（本次实跑）： 默认参数下顶层金属、下穿走线各自恰好 1 个合并区域（no_self_short=true，绕线连续无自短路），下穿走线跨过 4 段螺旋线段（>= turns=3），过孔完全落在内端 pad 与下穿走线内部（via_in_pad / via_in_underpass 均为 true）；变体参数下同样两层各 1 个合并区域，下穿走线跨过段数增至 7（>= turns=6），过孔位置检查同样通过。
几何模板，不是验证过的电学设计——把数字改成你自己的工艺，用你自己的模型验证电感值和 Q。
3SAW IDT 滤波器

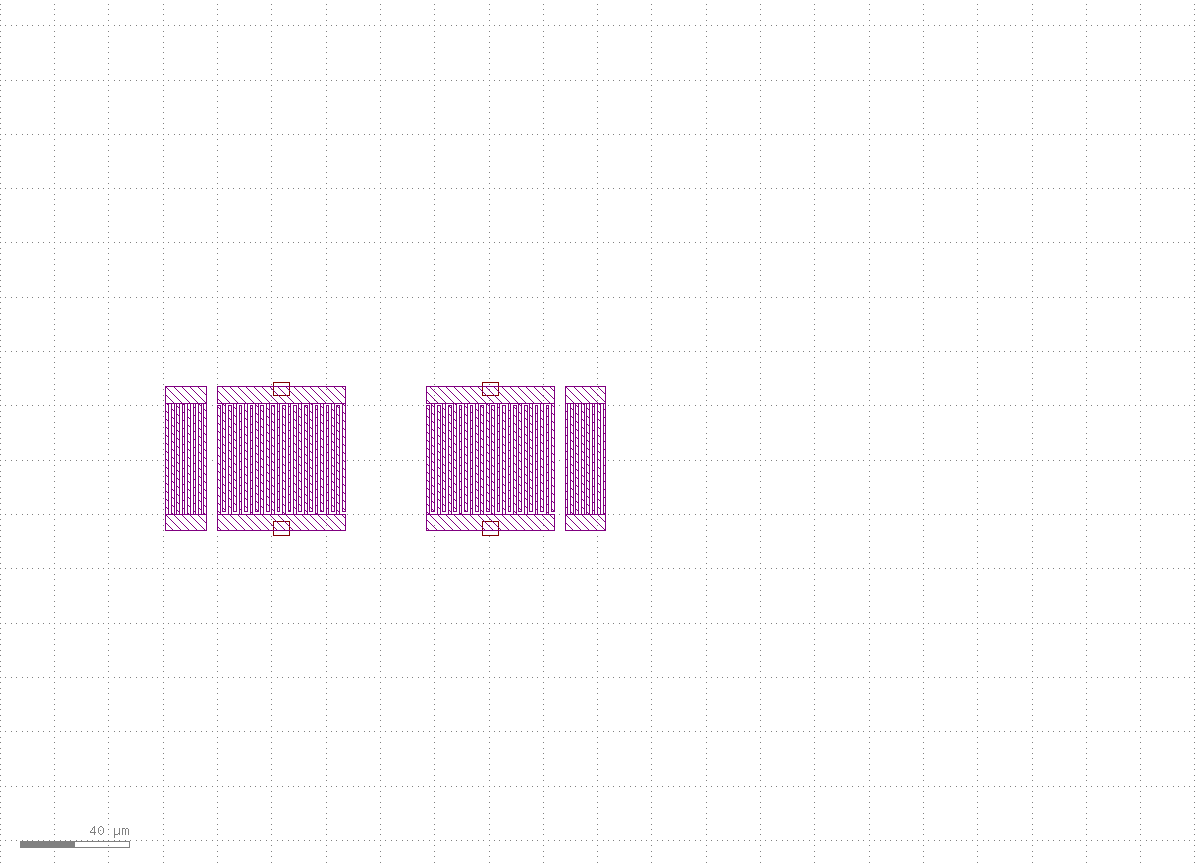

两个完全相同的叉指换能器（发射 TX、接收 RX）沿声轴相对放置，可选在两侧各加一组短路光栅反射器。每个 IDT 本质上就是一个电学梳状结构（和 IDC 电容同款：两条母线 + 交替叉指），电极宽 = pitch/4（金属化率 0.5，指间隙同样是 pitch/4），交叠区长度 = aperture（本版本未建模变迹，均匀交叠，是将来的旋钮）。单一金属层。
| 参数 | 含义 | 默认值 |
|---|---|---|
pitch | 电极周期（电极宽 = pitch/4） | 4.0 µm |
pairs | 每个 IDT 的指对数（总指数 = 2×pairs） | 12 |
aperture | 叉指交叠长度（声学孔径） | 40.0 µm |
bus_width | 母线厚度 | 6.0 µm |
idt_gap | 两个 IDT 沿声轴的边到边距离 | 30.0 µm |
reflector_fingers | 每组反射光栅的指数（0 = 不启用） | 8 |
reflector_gap | IDT 到反射光栅的边到边距离 | 4.0 µm |
python example_template/passives/saw_idt_filter.py --live --port <会话端口>

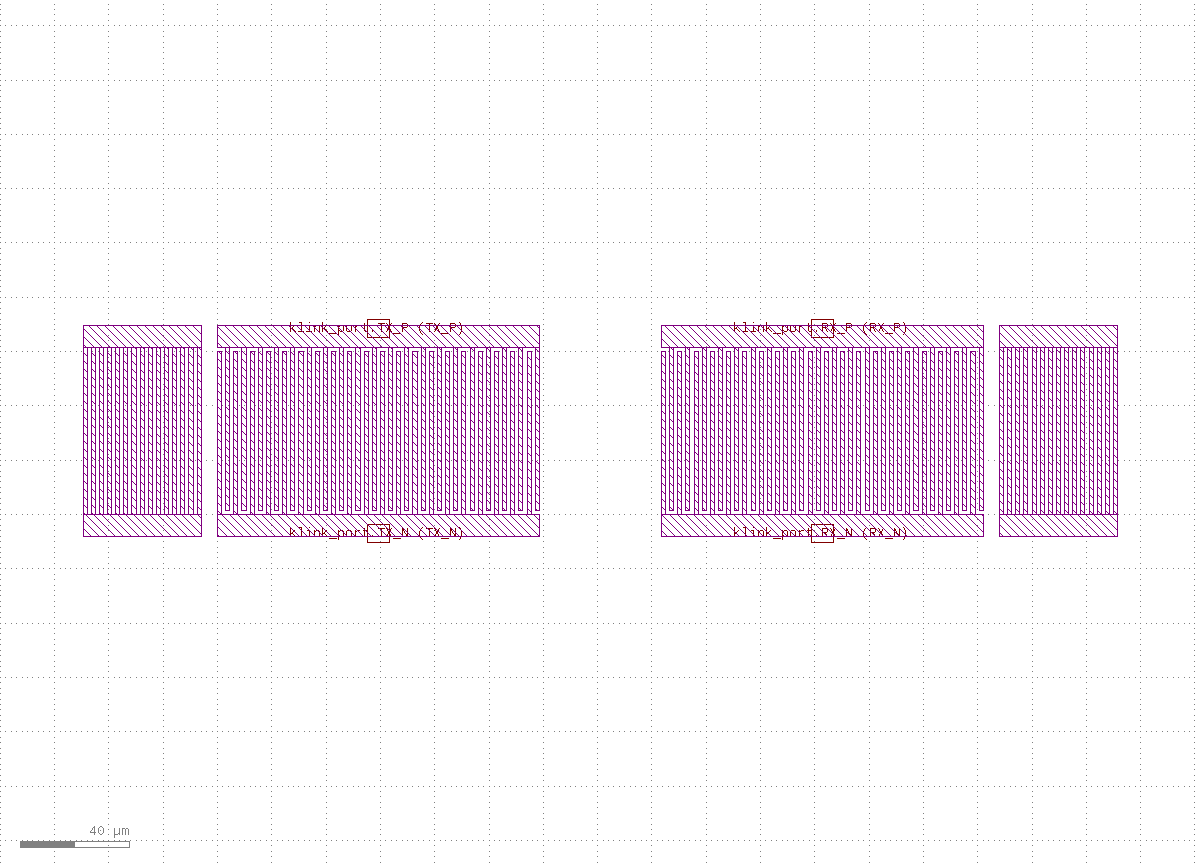

pitch 4.0→6.0，同时 pairs 12→20、aperture 40.0→60.0、bus_width 6.0→8.0、idt_gap 30.0→45.0、reflector_fingers 8→15、reflector_gap 4.0→6.0（与单测的扩展参数用例一致）。Port 在哪： 4 个电学 Port，均在各自母线外边缘中点、朝外，都在 14/0 层——本次实跑 TX_N=[23.5, -6.0]（270°）、TX_P=[23.5, 47.0]（90°）、RX_N=[100.5, -6.0]（270°）、RX_P=[100.5, 47.0]（90°）。自检数字（本次实跑）： 默认参数下每个 IDT（按 x 范围裁剪后）恰好 2 个合并区域（指间无短路），每组反射光栅恰好 1 个合并区域（短路光栅本就该连成一片），电极宽 1.0 µm（= pitch/4）；变体参数下同样每个 IDT 2 个、每组反射光栅 1 个合并区域，电极宽增至 1.5 µm（= 6.0/4）。
几何模板，不是验证过的声学设计——不对频率或材料做任何声明；真实 SAW 响应取决于压电衬底的切向/取向，本俯视模板完全不建模。把数字改成你自己的工艺，用你自己的声学仿真验证。
4BAW / FBAR 俯视图

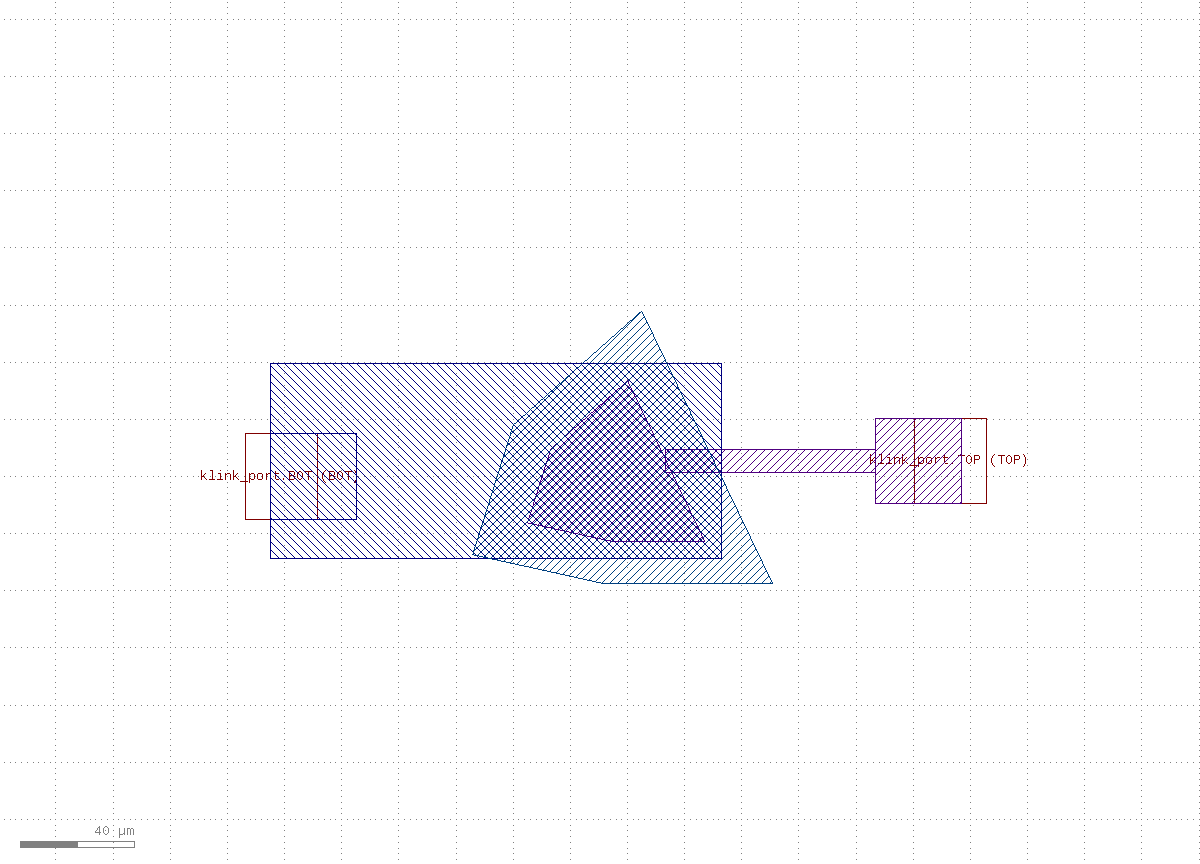

薄膜体声波谐振器的俯视模板：top_electrode 是一个任意两条边都不平行的不规则五边形（抑制杂散模的变迹惯例），由一个固定、确定性、无随机数的顶点方案按目标 active_area_um2 整体缩放得到；bottom_electrode 是一个覆盖五边形包围盒、并在顶连接对侧继续延伸到自己 pad 的矩形（因此顶/底交叠面积就是整个五边形面积）；top_connect 从五边形最靠东的一条边引到探针 pad，bottom_connect 就是底电极自己往西的延伸。一个描述性的 StackSpec 以数据形式记录预期的垂直叠层（顶电极/压电层/底电极）——仅描述，不画膜层剖面，这只是一个俯视模板。
| 参数 | 含义 | 默认值 |
|---|---|---|
active_area_um2 | 目标五边形（有效膜层）面积 | 2000.0 µm² |
connect_width_um | 顶/底连接走线宽度 | 8.0 µm |
pad_size_um | 方形探针 pad 边长 | 30.0 µm |
bottom_extension_um | 底电极在顶连接对侧超出五边形的距离 | 60.0 µm |
overlap_margin_um | 底电极在其余三侧超出五边形包围盒的余量 | 6.0 µm |
membrane_margin_um | 可选 membrane_release 文档层的余量 | 15.0 µm |
python example_template/passives/baw_fbar_planview.py --live --port <会话端口>
membrane_release 文档层描出五边形自身的轮廓——即便填充被盖住，真实的谐振形状也能透过这圈轮廓看见。

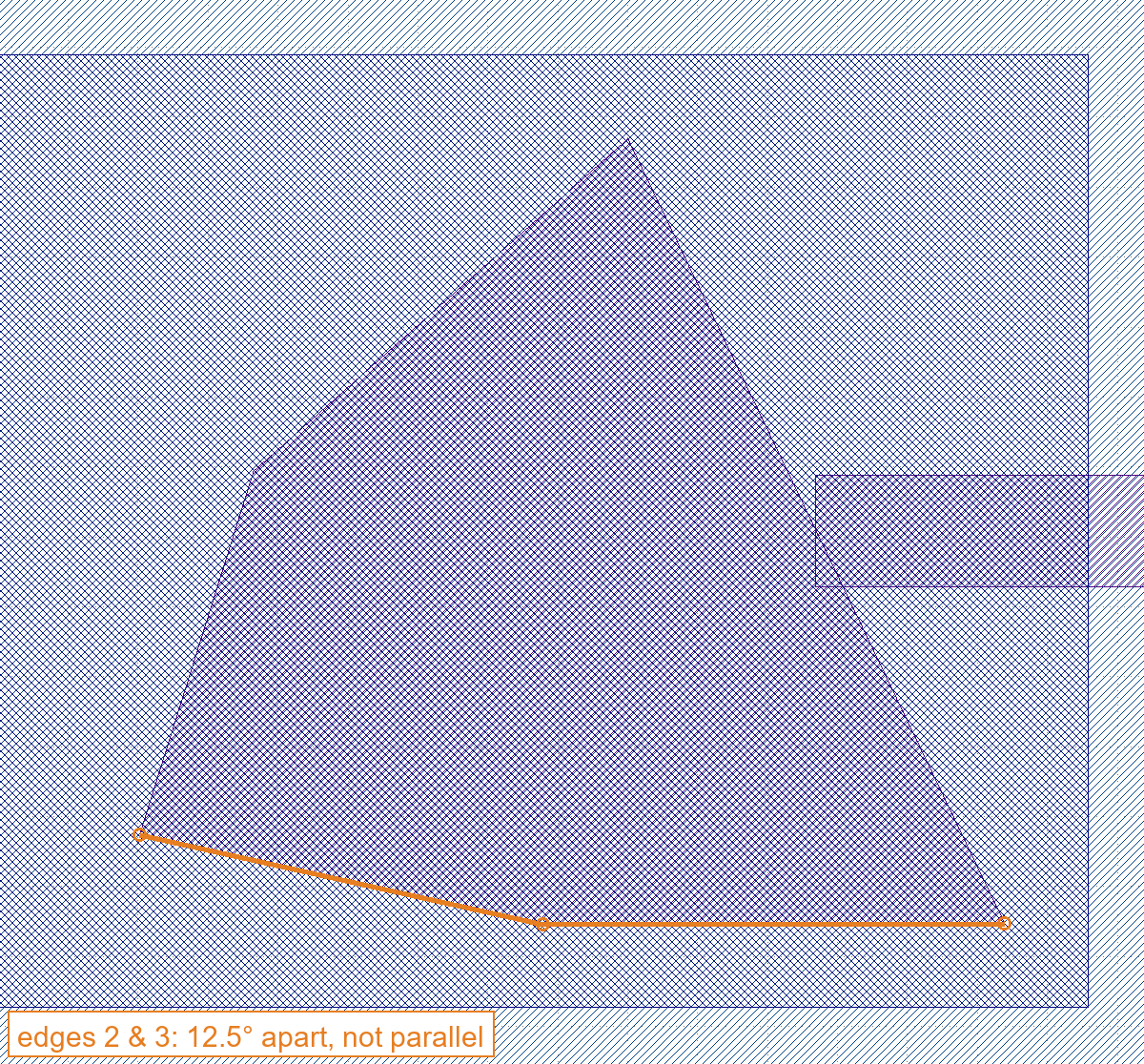

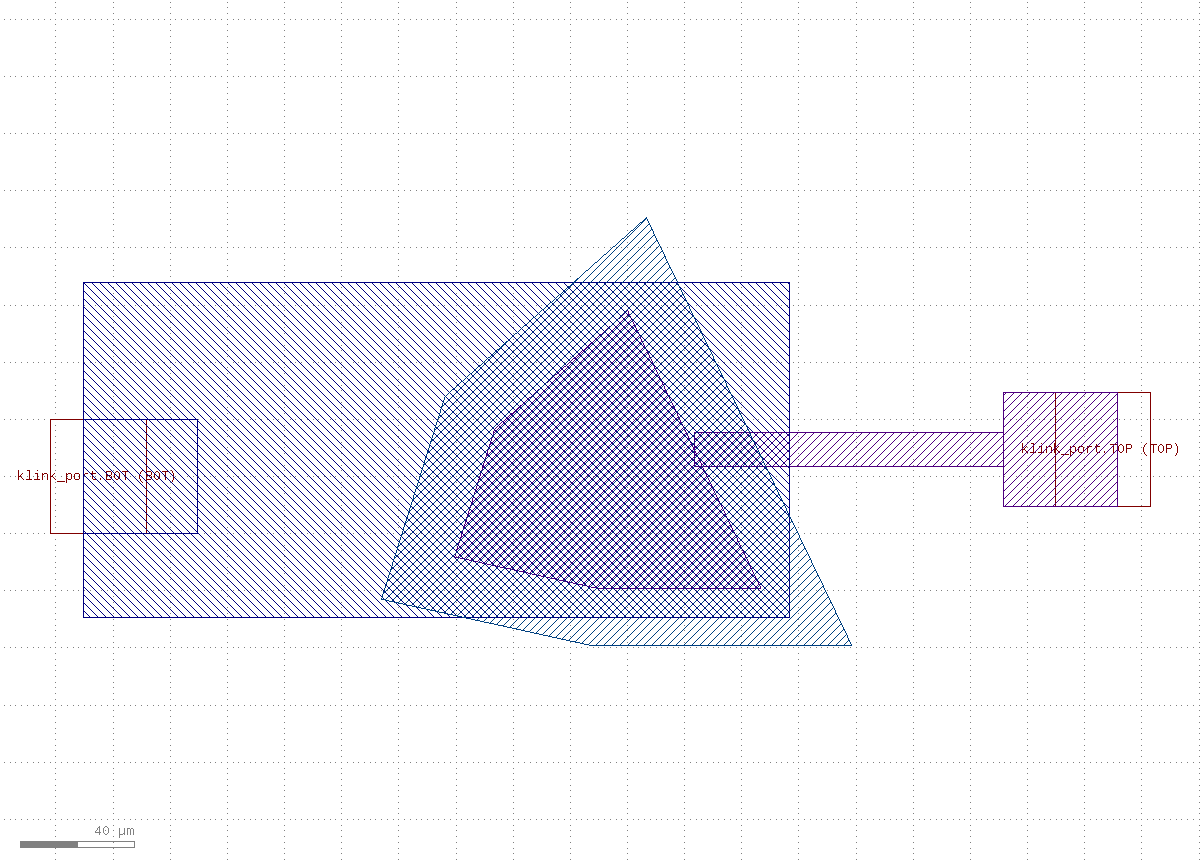

active_area_um2 2000.0→6000.0，同时 connect_width_um 8.0→12.0、pad_size_um 30.0→40.0、bottom_extension_um 60.0→90.0、overlap_margin_um 6.0→10.0、membrane_margin_um 15.0→20.0（与单测的扩展参数用例一致；default 和 variant 两图共用同一个取景框，所以尺寸变大一眼可见）。五边形任意两边都不平行是这个模板的核心不变量，光看整体截图不容易确认，下面放大标注默认参数下距离"平行"最近的一对边——即便是最接近的一对，也仍然不平行：
Port 在哪： TOP 在顶连接探针 pad（本次实跑 center_um=[116.9, 5.44]，朝向 0°，15/0 层），BOT 在底电极延伸出的 pad（[-124.85, 0.0]，朝向 180°，16/0 层）。自检数字（本次实跑）： 默认参数下顶、底电极各自 1 个合并区域，五边形任意两边不平行 true，五边形面积 1999.996 µm²（目标 2000，误差 0%），顶/底交叠面积占五边形面积的 100%；变体参数下同样各 1 个合并区域、不平行为 true，面积 5999.991 µm²（目标 6000，1% 以内），交叠同样 100%。
几何模板，不是验证过的声学设计——不对频率或材料做任何声明；本模板只是俯视图，不画膜层剖面/压电层几何。把数字改成你自己的工艺，用你自己的声学仿真验证谐振频率。
下一步
把某个模板文件复制一份改成自己的层号/参数，跑一遍 --live 确认自检 ok=true 之后，就可以直接用它标好的 klink Port 接入路由后端（参见 MCP 参考 · Port）。想看 geometry-first 的完整闭环（画几何 → 标 Port/Anchor → 路由 → 验证），可以接着看Hall bar 图文教程；四族命令和真实数字的文字版在 示例画廊 对应的 demos.md 词条里。
